嘉华821Bll型彩电荧 屏上部出现数条回扫线
来源:本站整理  作者:佚名  2011-12-30 09:12:12

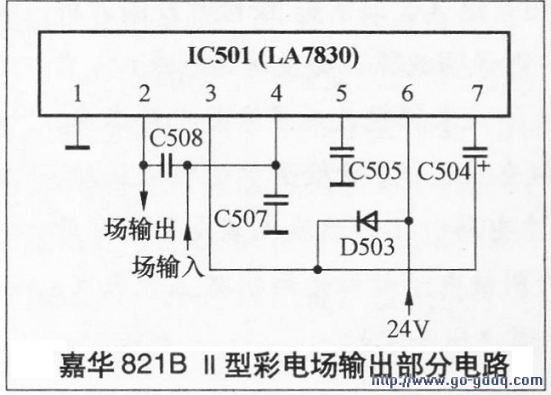

  观察发现,该机前不久损坏了场输出块。据此,说明场输出电路存在问题。该机场输出电路见下图。测场输出块6脚24V供电电压正常,但手摸场输出块散热片十分烫手,显然功耗过大。而功耗过大通常与场输出块逆程期间供电电压不足,以致造成逆程时间过长,本应在逆程期间被消隐的回扫线出现在扫描正程的前半段,而影响逆程电压不足通常是升压电容失容。测升压电容C504(100μF/35,V)果然失容,还不足20μF。更换C504后,回扫线消失,场块温升恢复正常。
