经检查发现，电磁炉电路的电流检测部分功率调节电位器锈蚀而接触不良，换lOkΩ可渊电阻后试机，加热稳定正常。使用几天后，电磁炉又不工作了，并且面板无任何显示，指示灯不亮。

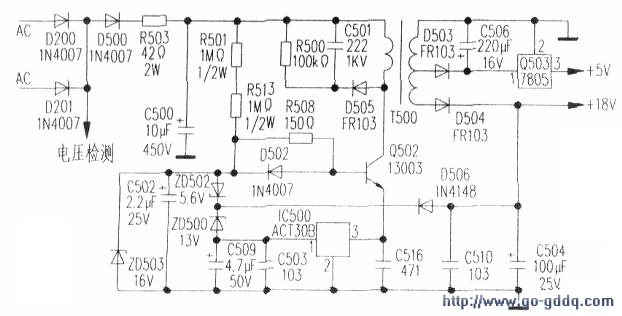

　　拆开电磁炉检查，保险管完好，ICBT管无击穿现象，整流桥堆测量正常。通电检查时发现，控制部分低压供电无电压，检查低压开关电源发，现Q502开关管击穿；限流供电电阻R503(42Ω/2W)开路；D502(IN4148)击穿；基极保护稳压二极管ZD503(16V)击穿；发射极接集成电路IC500(ACT30B)击穿。因开关电源部分多处元件损坏，对照电路扳绘出该电源部分原理图，如上图所示（图中元件编号按电路板实际编号进行标注）。

　　试分析开关电源工作原理如下：电源供电部分与电压检测电路共用整流电路。电源供电经隔离二极管D500，限流电阻R503，经c500滤波，加在开关变压器T500初级．D505和C501.

　　R500组成自感电压吸收电路，保护开关管0502不被变压器线圈产生高压自感电动势击穿。

　　R501、R503为启动电阻，经R508、D502缓冲到Q502基极，使开关管在通电瞬间启动。启动后从开关变压器次级18V取工作电压，经ZD502反馈给Q502基极提供工作电压，并通过ZD500给IC500提供工作电压。

　　由于0502基极接有旁路电容C502(2.2μF/25V)，对高频开关信号来说视为短路。故开关振荡信号由IC500产生，由输出端(3)脚来控制Q502发射极截止导通。C516可能为谐振或高频旁路电容。由于无ACT30B内部电路资料，故无法得知其内部工作原理。

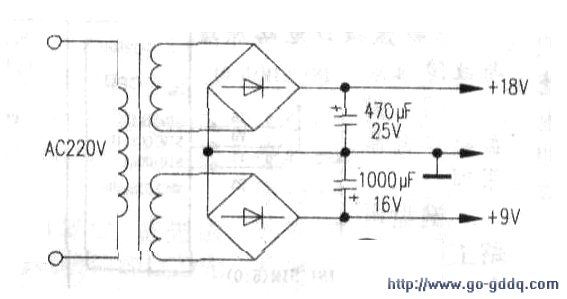

　　ACT30B外形同普通三极管相似(例如8050)。从电路图上可以看出：本开关电源输出只有18V和Sv两组低压电源，比较容易改制。改制电源的方法有多种，本着不花钱或少花钱修复的原则，从一个报废的电磁炉上拆下一只低压电源变压器，按下图所示，在一块小万能板上组装电路。因考虑在低频滤波时，要求电容的容量较大，故在两组电源整流后各增加一只滤波电容，并在电磁炉内部找一个合适的地方，将变压器和小电路板固定，焊好引出线。变压器初级接主电路板交流电源部分，整流滤波后的18V正极接C504正极。另一组+9V接C506正极Q503稳压块的(1)脚。两组电源负极并联后接电路板地线。将电路板中R503和D506拆除，其余部分保留不变。

　　装好整个电路检查无误后试机．一切功能均正常．该电磁炉修复成功。
