富士宝IH-P260型电磁炉因干烧不能开机
来源:本站整理  作者:佚名  2012-01-01 14:09:52



  开盖检查./见加热线盘从外观上已有损坏,同时可闻到浓烈的糊味。

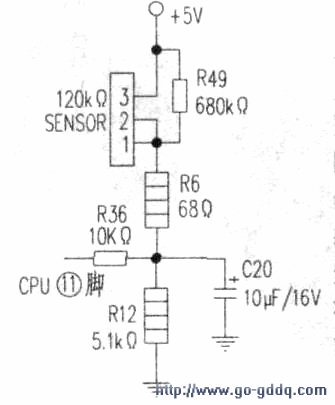

  理论上说电磁炉设有锅底温度检测电路:以富士宝IH-P190为例,如附图所示.加热锅具底部的温度透过微晶玻璃饭传至紧贴玻璃板底部的负温度系数热敏电阻,该电阻阻值随加热锅具底部温度的变化而变化,5v电压通过热敏电阻与固定电阻串联产生一个分电压值.CPU通过检测其(11)脚的电位来判断锅底是否超温。所以正常情况卞是不该发生此故障的,观察发现线盘中间的热敏传感器上的导热硅脂已干涸,导致热敏电阻的阻值不能随锅底温度的变化而变化,这应该就是电磁炉未保护停机的原因。

  将损坏的线盘取下,观察保险未损坏,其他亦无明显损坏之处。取出线盘中间的热敏传感器依旧插在电路板上,用100W/220V灯泡代替线盘通电开机,灯泡不亮(灯泡不亮或闪亮为正常).有报警声。

  另取一旧线盘f线盘与线盘之间存在电感量的差别,此时笔者只能从外观大小及安装是否合适判断是否可用)取代损坏的线盘,并在线盘中间的热敏电阻上涂上足够量的散热硅脂。全部恢复后试机,很快使一壶水烧开,故障排除。
