一盏丰立牌节能灯,通电没有反应,不能点亮
来源:本站整理  作者:佚名  2012-01-04 14:27:15

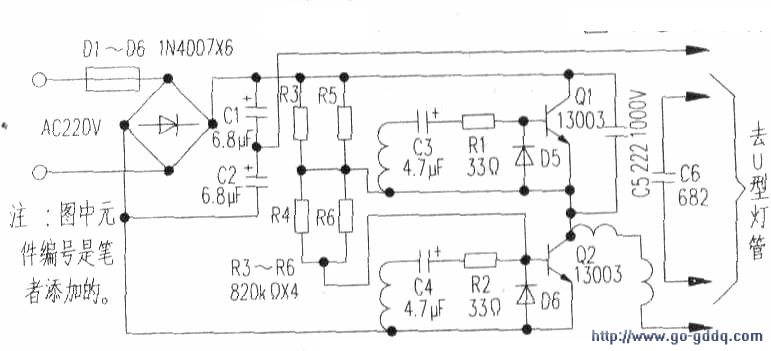

  该灯具使用U型灯管,额定功率38W,功率因数≥0.60,电流.谐波含量HTC55qC,非预热型。依据实物绘出该节能灯的电原理图,如附图所示。

  使用实践表明,节能灯灯管烧断灯丝而损坏的儿率最高,查看灯管两端已发黑,但先测量灯管两端灯丝却完好,说明虽发黑但寿命还能延续;再对镇流器电路检测,发现故障元器件为功率开关管QI、Q2(13003)损坏(址巾一只击穿,另一只开路),两只基极电阻R1、R2(33Ω)都开路r。经用13005替换Ql和Q2,用47Ω电阻替换Rl、R2后,插好灯管试点,一通电灯管就亮了。

  停电准备收摊时.无意中用手触摸两只开关管,发现其中Ql发热很烫手,觉得不对劲,如果通电时间长些,肯定会再次发生上述故障。心想,和Ql电路相关的元件只有电容C3(4.7μF),遂焊脱C3测量.容量只有1.25μF(已严重失容),说明原故障就是因为C3失去容量,造成开关管激励不足而使开关管过热烧毁.C3才是故障发生的隐患和元凶(幸运的是刚才试电时间短没有再烧功率管)。同时再焊脱C4测量容量尚足。经用同容量电容器替换C3后,再通电试点,时间比第一次长得多,断电后摸摸两只开关管,均有微热,属正常。经测量,交流端输入电流为左右(本地电压约210V).比额定电流还小,一切正常。
