该机频繁出现自动关机（黑屏）、自动开机，循环往复故障。
　　
　　该机采用了飞利浦公司生产的TDA9370(长虹掩膜化后命名为CH05T1601/2)超级单片机芯(CPU+TV小信号处理芯片)。该超级芯片有值得特别要关注的引脚：
　　
　　(1)CH05T1601(Nl00)②脚(SCL端)、③脚(SDA端)，是I2c总线时钟和数据控制信号输入／输出端。
　　
　　(2)Nl00(54)、(56)、(61)脚：三个引脚为在超级芯片内数字电路、模拟电路+3.3V供电端。该电源电压来自开关电源电路，相当于行启动电源和CPU工作电源的作用。
　　
　　(3)Nl00(14)、(39)脚：超级芯片CHO5T1601/2工作电源+8V供电端。它对该芯片的正常工作，特别是对行扫描电路的正常工作，起至关重要的作用：+8V供电电压正常是Nl0(33)脚(H-OUT)输出正常稳定的行激励脉冲的必要条件。换句话说，超级芯片CH05T1601(33)脚输出的行激励脉冲是否稳定且正常，与Nl00(14)、(39)脚+8V供电电压是否正常有直接的关系。而+8V供电电压的有无，又取决于整个行扫描电路（包括Nl00(33)脚输出的行脉冲）是否正常工作。很显然，该系统已构成了一个闭环电路：当因某种原因而引起Nl00(14)、(39)脚无+8V电压输入时，将出现面板指示灯一亮一暗，或Nl00(33)脚(H-OUT)输出电压异常（输出电压在0.4～0.7V之间反复跳变），使行扫描电路间歇地工作。同时Nl00@脚(H-OFF)反复执行开机／待机指令，使整机处于一忽儿开机、一忽儿关机（待机）的反复变化的状态。
　　

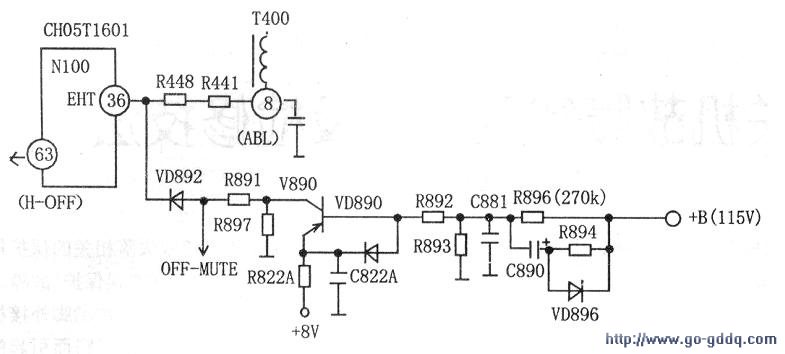

　　(4)Nl00(36)脚(EHT)为极高压保护电路输入端。外接两路保护检测电路：一路是T400⑧脚(ABL端)束电流经R481、R448加到Nl00(36)脚；另一路则是通过VD892接关机消噪(OFFMUTE)保护电路，它由V890、R891、R897、R822A、C822A、VD890、R892、R893、C881、R896、C890、R894、VD896等元器件组成，如图所示。
　　
　　极高压保护原理：本机采用对+B(+115V)电压进行检测来实现关机静音控制或EHT极高电压的检测。
　　
　　机器正常工作时，+B(+115V)电压：一路经R896与R893分压后，得到8.6V左右的电压，经R892加到V890b极；另一路经R894对电容C890充电，使C890两端建立起100V左右电位差。同时，+8V电压经R822A加到V890e极，并对C822A充电，此时，V890因反偏而截止，对CH05T1601(36)脚(EHT)不产生影响，则不起保护作用。
　　
　　当因某种原因（如交流关机或过流时）使+B电压下降时，VD896导通→C890负端电压明显变负→V890(PNP管)b极电压下降→V890导通→+8V电压经V890其e-c极、R891，R897分压后，经VD892加到CH05T1601@脚(EHT)电压升高→IC(CH05T1601)内部EHT（极高压）保护电路动作→Nl00(33)脚(HOUT)关闭行激励脉冲输出而行停振→Nl00(63)脚(HOFF)输出行关断电平→整机处于保护待机状态。
　　
　　同样，当因某种原因使‘行变”400(8)脚(ABL)电压升高时，经R481、R448加到Nl00(36)脚，IC内同样起极高压保护作用。
　　
　　(5)Nl00@脚(H-OFF/行输出关断)为CPU待机／开机控制端。待机状态Nl00(63)脚为高电平(2.6V左右)；开机时为低电平(0v)。开机／待机状态又受Nl00(cPU)(36)脚(EHT)极高压保护电路控制。
　　
　　根据上述电路特点分析，检修首先通过万用表监测超级芯片CH05T601(CPID关键引脚电压，如：CH05T601(54)、(56)、(61)脚的+3.3V供电电压；(14)、(39)脚的+8V供电电压和Nl00(33)脚(H-OUT)行激励脉冲输出以及Nl00(63)脚（待机／开机控制端）电压是否正常或其变化特点，来判断故障的大致部位。
　　
　　经检测，发现+B电压和Nl00(54)、(56)、(61)脚(+3.3v)电压基本正常，说明开关电源电路基本正常。于是检修转向与+8V供电(Nl00(14)、(34)脚)和(33)脚(HOUT)行激励脉冲输出相关的行扫描输出电路，发现随着“自动关机或自动开机”的故障现象，+8V电源电压和Nl00(33)脚输出的行激励脉冲电压发生相应地变化，并随着行扫描电路的间歇振荡工作，+8V电压也发生时而有，时而无或者时而异常等变化。
　　
　　检测CH05T601@脚(CPU待机／开机控制端)电压，发现始终为ov，说明该故障与CPU(CH05T601)待机／开机切换控制无关。
　　
　　接下来检查CH05T601(36)脚(EHT)极高压保护电路，对于保护电路的检查一般采用“断开法”。笔者采用分别断开CH05T601(36)脚(EHT)外接两路保护检测电路，如R448电阻或VD829二极管，发现此时不再出现自动关机现象，说明故障与EHT极高压保护检测电路有关。进一步检查相关电路，发现电阻R896(270kΩ)电阻变质，阻值变大，接近1MΩ。更换R896电阻后，故障排除。
