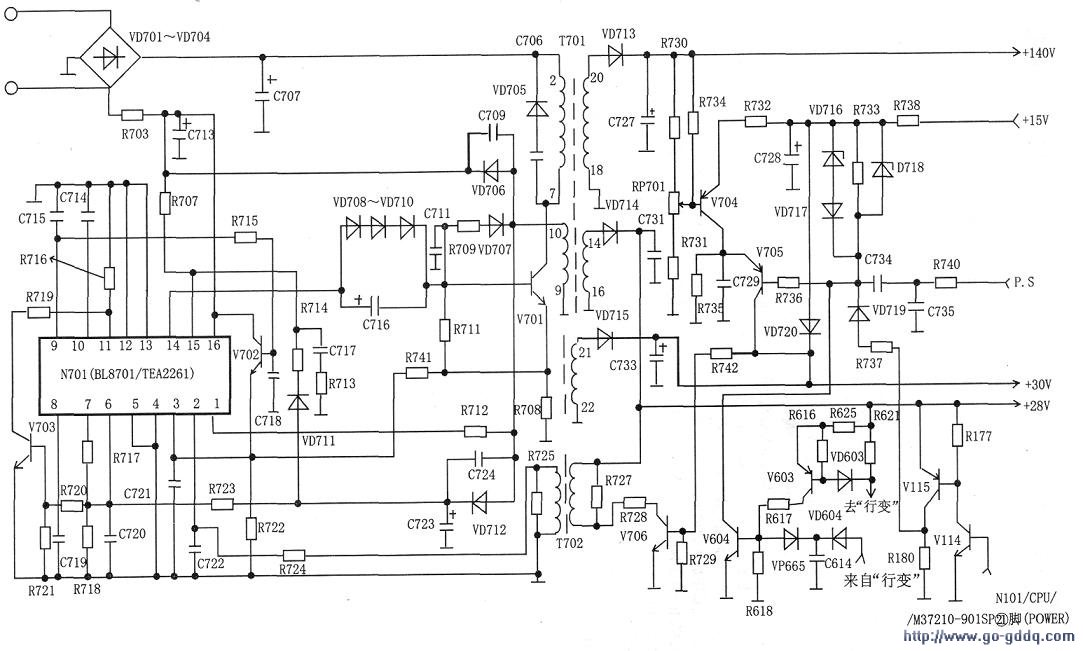

此机按下“电源开／关”键，红色待机指示灯瞬间点亮后即熄，无法进入待机状态。正常待机时为红灯，按“待机’键红灯灭、绿灯亮，进入收看状态。开盖检查元件表面无异常。电源及有关保护电路如下图所示。将表笔依次搭在电源次级整流二极管VD713、VD714、VD715负极后，按下“电源开／关”键，瞬间分别显示电压为：12～Ov(正常待机时为110V，收看时为140V，图纸标注为125V);8～0V(正常待机为21V，收看时为29V);7.8～0V（正常待机时为19V，收看时为27V）。用500型万用表R×1kΩ档黑表笔分别接VD713、VD714、VD715的负极，测得的对地阻值分别为：5kΩ、7kΩ、20kΩ。
　　

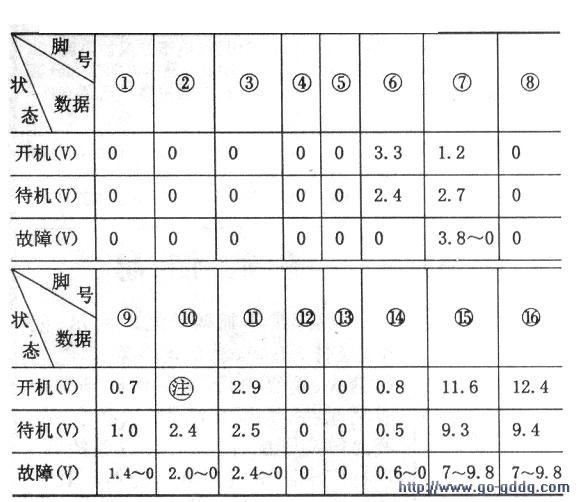

　　以上检测的数据表明，电源无过压及负载无明显的短路。测电源初级+300V滤波大电容C707两端电压为305V，正常。测电源控制集成电路N701(BL8701)各引脚电压及故障如表所示。其显著特点是有电压的引脚万用表表针来回摆动。

　　注：表示测此脚电压时机器会自动关机；3.8—0 V表示测电压时万用表表针在此范围来回摆动。
　　

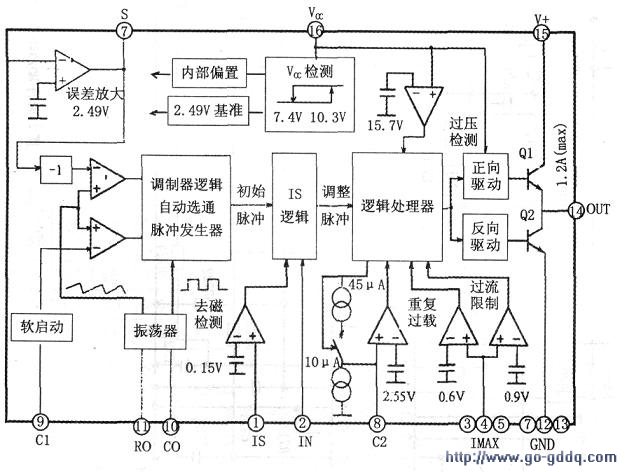

　　该机小信号处理电路N801采用OM8361，微处理器Nl01采用M37210-901SP。电源控制集成电路N701采用BL8701（图纸标注为TEA2261，其内部电路如右图所示，两者完全相同）。开关管采用C5148(图标为2SD1547)，构成变压器耦合并联型他激式开关电源（此开关电源被广泛应用在20世纪90年代中期生产的彩电中，如长虹CN-5机芯，熊猫2528型等彩电，其中大都采用TEA2261厚膜块）。当电路中出现过压、欠压、过流等异常现象时，N701(BL8701)均能做出相应的识别，并及时切断N701(14)脚输出的激励脉冲或使其占空比减小（脉冲宽度变窄），使开关管停止工作或导通时间缩短，输出端电压下降，从而保护了有关电路。
　　
　　N701(16)脚为控制电路供电及供电异常检测端，(15)脚为驱动电路供电端。当按下电源开关时，市电(AC220 V)经R703限流、VD701 --VD704整流、C713滤波后，为N701(16)脚供电。同时，经限流电阻R707加到N701(15)脚。当C713两端电压达到10.3 V时，N701开始启动工作，其(10)脚、(11)脚内振荡器与外接的定时元件C714、R716振荡形成锯齿波信号，触发内部逻辑电路，从N701(14)脚输出脉冲，激励开关管工作。开关管V701导通后，开关变压器T701初级绕组中有励磁电流而储存能量。当开关管V701截止时，经T701电→磁→电的转换，次级绕组感应出脉冲电压，经整流、滤波后供给负载。开关变压器T701⑨～⑩绕组上的感应电压分四路输出；第一路是经VD706整流、C713滤波后电压取代启动电路为N701供电：第二路是经R712送到N701的①脚，防止T701工作在磁饱和状态；第三路是经VD707、C711、R709等组成V701延迟导通电路，为其基极提供负压，延迟导通时间，避免导通损耗；第四路是经VD712整流、C723滤波、R723限流后一路送到N701⑥脚内误差放大电路；另一路经R720、R721分压使V703导通，将R719接入振荡电路，提高振荡频率，使N701(14)脚输出的脉冲信号的占空比增加，以适应于带载收看状态。
　　
　　正常收看时，微处理器Nl01(M37210-901SP)(21)脚(POWER端)为低电平，V116截止，V117导通，OM8361(36)脚得电，行扫描振荡电路工作。同时V114、V115均截止，行逆程脉冲经R740、C735积分后变为锯齿波信号，通过C734经V705、V706放大，变压器T702耦合后，经R724送入N701②脚，N701进入行频脉冲触发工作状态。稳压控制方式为调宽式。当因市电～220 V变高或负载变轻而引起次级滤波电容C727两端电压升高时，经R730、RP701、R731取样后使V704基极电压升高，由于其发射极电压不变，故导通程度下降，集电极输出电压下降，引起V705、V706集电极输出电压下降，T702次级输出的脉冲电压下降，N701②脚输入的电压下降，经内部逻辑电路处理后，N701(14)脚输出的激励电压的占空比下降，V701导通的时间缩短，输出电压下降。当因市电降低或负载变重而引起开关电源输出电压降低时，则控制过程与上述相反。
　　
　　在待机状态时，Nl01(M37210-901SP)(27)脚(POWER端)为高电平，V116导通，V117截止，切断了行振荡电路的电源。同时，V114、V115均导通，V115c极输出约20V电压，经R737、VD719、R736到达V705基极，使V705、V706均截止。因无行频脉冲触发，N701(BL8701)工作在自由低频振荡状态，N701(14)脚输出的激励脉冲占空比减小，以适应于轻载待机。其稳压控制为调频、调宽方式。当市电升高或负载变轻而引起T701⑨～⑩绕组感应电压升高时，电容C723两端电压亦升高。
　　
　　此电压经R723、R718分压取样后，使N701⑥脚电压亦升高，经内部误差放大器及有关逻辑电路处理后，N701(14)脚输出的脉冲占空比减小，V701导通时间缩短，升高的输出电压回落，实现稳压控制。反之，控制过程相反。
