此机开机一段时间后，自动关机。此时呈现无光栅、无伴音，但环绕声指示灯（黄色）仍亮。重新开机，能出现图像和伴音，但很快又自动关机。此时电视机工作时间缩短到只有几十秒钟。

　　电路特点分析：该机设有多种保护电路，除了在开关电源电路之中设有过流保护电路和超低压限制电路之外，在行扫描电路之中，还设有“X射线”保护电路，主要由NQ501(TA7698AP)(30)（“X射线”保护端）及外围电路组成。该机“X射线”保护电路具有与众不同的特点，即TA7698AP(30)脚引入了两路保护检测电路：
　　
　　一路是过流保护检测电路。设在+B(+115V)输出至“行变”461②脚之间的过流检测电阻R844(0.47Ω)和过流检测管VQ841组成。其保护原理为：当某种原因（如“行变”或行负载有短路）而行电流增大，流过检测电阻R844两端电压降>0.7V（正常时<0.25V）时，过流检测管v0841导通（正常时VQ841截止），VQ841e极电压升高，经R421、R328分压后送入NQ501(TA7698AP)(30)脚(“X射线”保护端)，在IC内部启动“X射线”保护电路，使行予推动级停止工作，使NQ501(32)脚(H-OUT)无行激励脉冲输出而行扫描输出电路停止工作，起到“X射线”（过流）保护作用。
　　

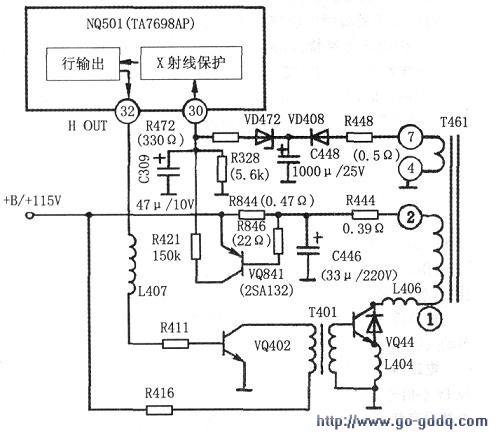

　　另一路是过压保护检测电路。设在+14V电压产生电路（由“行变"T461⑦～④绕组、VD408整流二极管、C448滤波电容组成）上的+15V稳压二极管VD472(04A2152)等来完成。其保护原理为：当某种原因使“行变”T461④～⑦绕组感应电压升高，即+14V电压上升，并超过+15V时，VD472(+15V稳压二极管)齐纳导通，经R472电阻送入TA7998AP(30)脚，在IC内部启动“X射线”（过压）保护程序，进入保护待机状态。长虹C2588A型彩电“X射线”（过压兼过流）保护电路如下图所示。
　　
　　环绕声黄色指示灯亮，说明电源电路基本正常，故障可能发生在行扫描和CPU控制电路。
　　
　　当出现自动关机故障时，测主电源+B(+115V)电压正常。由于该机行扫描电路采用TA768AP(30)脚“X射线”　保护电路，因此，重点检测TA7698AP(30)脚(“X射线”保护检测端）电压，发现出现故障时此脚电压为1.5V以上（正常为0V），说明“X射线”保护电路已动作。由于该机TA7698AP(30)脚“X射线”保护电路外接两种保护检测电路，即过流保护和过压保护。为了判别哪一种保护电路动作，采用“断开法”，先断开过压保护检测用+15V稳压二极管VD472，故障依旧。再焊开过流保护检测电路中的R421电阻后开机，故障消失，说明故障与过流保护检测电路有关。监测过流保护检测电路中的三极管VQ841c极电压，发现随着时间的推移，其电压在不断上升，当上升到1.5V左右时，启动TA7698AP(30)脚内“X射线”保护电路，使行停振。看来是VQ841热性能不良。更换VQ841(2SA1320)后，故障排除。
　　
　　故障原因分析：故障原因为VQ841（过流保护检测三极管）热性能变坏而引起TA7698AP(30)脚内“X射线”保护电路“误”动作，使行停振所致。
