此机采用集CPU和TV小信号处理电路于一身的超级芯片TDA9383，其内部设有两个行、场保护端子：一是(36)脚(EHTO/ABL)——极高压保护兼束电流过流保护输入端；另一个则是(49)脚(BCLIN)——场失落保护兼束电流失落保护端子。现将TDA9383(36)脚和(49)脚外接保护检测电路及保护原理分述如下。
　　

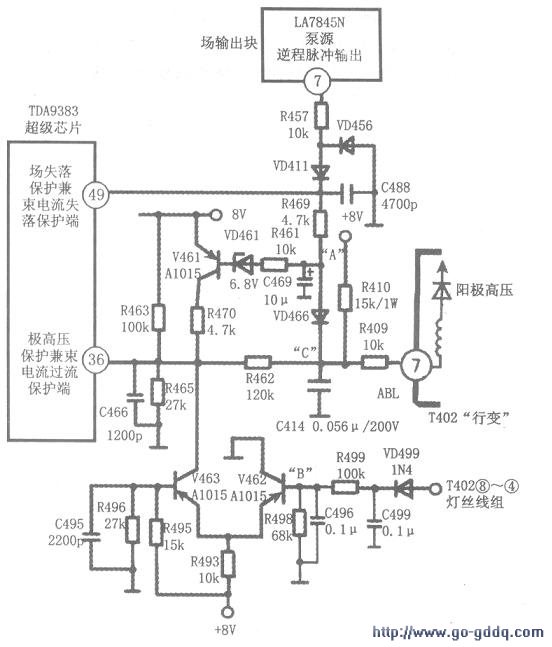

　　(1)TDA9383(36)脚外接两路保护检测电路：一路是极高压（或称“X射线”）保护检测电路。它是以CRT灯丝电压作为取样电压，并从“行变”T402⑧～④绕组（灯丝绕组）感应脉冲电压，经VD499整流、C499滤波、R499和R498分压后取得灯丝电压，来控制过压保护检测三极管V462和V463的导通或截止，进而控制TDA9383(36)脚输入电压。当因某种原因使行输出电压升高而过压时，CRT灯丝电压亦升高，使V462截止、V463导通（正常时正好相反，即V462导通、V463截止），将+8V电压通过V463e-c极加到TDA9383的(36)脚，致使该脚电压升高→启动IC内部保护电路→CPU(TDA9383)①脚（开机／待机控制端）输出待机高电平→整机处于保护待机状态(见下图)。
　　
　　另一路则是束电流过流保护检测电路。它由“行变”T402(7)脚(ABL端子)、R409、C414、VD446、C469、R461、VD461(6.8V稳压二极管)和V461(A1015)三极管组成。
　　
　　当因某种原因（如高压失控或视放电路有故障）导致亮度突然增大而束电流增大时，“行变”T402⑦脚(ABL)电压降低→图上“C”点电压降低→VD466二极管导通→“A”点电压降低，当其电压降低到6.8V时，VD461 (6.8 V稳压二极管)齐纳击穿→V461(A1015)导通→将8V电压经V461 e-c极、R470加到TDA9383的(36)脚，造成该脚电压升高而IC内部过流保护电路启动，使CPU①脚（开机／待机控制端）电压升高一整机处于保护待机状态。
　　
　　(2) TDA9383(49)脚外接两路保护检测电路：一路是场失落保护检测电路。它由场输出块LA7845N⑦脚（场泵源逆程脉冲输出端）、R457、VD411、VD456、C488等元器件组成。当因某种原因使场输出电路发生故障（如场停止工作而场逆程脉异常）时，LA7845N⑦脚输出的场泵源逆程脉冲变为高电平一VD411长期导通，使TDA9383(49)脚电压也会升高，当其脉冲幅度大于3V左右的高电平时，TDA9383(49)脚内部的场失落保护电路启动，致使CPU (TDA9383)①脚(P-ON/OFF)发出高电平保护待机指令，使整机处于待机保护状态。
　　
　　另一路则是束电流失落保护检测电路。它由“行变”T402⑦脚(ABL) R409、C414、VD466、R469等元件组成。当因某种原因使束电流失落（如“黑屏”），VD466负极电压（即“C”点）高于正极电位("A”点)而截止，使TDA9383(49)脚电压升高而IC内部束电流失落保护电路启动，致使CPU (TDA9383)①脚(P ON/OFF)输出保护待机指令，致使整机处于保护待机状态(参见下图)。　　
　　
　　此机的指示灯亮，说明开关电源电路工作基本正常。开机测+B(+135 v)电源电压，正常。监测TDA9383(CPU)①脚(P ON/OFF)电压，发现自动关机时，CPU①脚电压为高电平，处于待机状态。
　　
　　根据上述电路特点分析可知：TDA9383①脚电平与TDA9383(36)脚（过压保护兼束电流过流保护端）和(49)脚（场失落保护兼束电流失落保护端）电压有密切相关。
　　
　　因此，重点测量了TDA9383(36)脚和(49)脚电压，并发现(36)脚电压比正常值略微偏高，而(49)脚电压由开机时的2.7 V一直上升，当上升到3.7～3,8 V时，整机进入“三无”状态。在检修过程中，还发现另一个异常现象：
　　
　　在无信号输入时，出现“黑屏”，然后立即自动关机。为了验证这种现象，再用遥控器开机，等光栅出现后，立即按“频道+／-”键，此时便出现自动关机。因为在切换频道时，会出现短暂的“黑屏”过程，说明自动关机与“黑屏”有关。
　　
　　由于与光栅亮或暗变化密切相关的关键引脚就是“行变”(FBT) T402⑦脚(ABL端)，故监测了T402⑦脚电压，发现出现“黑屏”时T402⑦脚电压升高（正常电压为7V左右），“C”点电压也跟着升高→TDA9383(49)脚电压升高→启动IC内部保护关机程序→TDA9383①脚电压升高→整机进入保护待机状态。
　　
　　平时VD466二极管是截止的，只有图像比较亮，束电流较大时，VD466才会导通。现在的问题是“A”点的电压，会随着“C”点电压的变化而变化，说明VD466并没有截止，而是处于“导通”状态。当拆下VD466二极管，用万用表RX10 kΩ档测量时，发现其反向电阻有100 kQ左右的漏电电阻，说明VD466二极管有反相漏电。用1N4148二极管代换VD466后，故障排除。
　　
　　故障原因分析：故障系因TDA9383(49)脚束电流失落（出现“黑屏”时）保护检测电路之中的VD466二极管（它亦是束电流过流检测元件之一）自身性能不良（漏电）而引起的非正常导通（误导通），进而造成保护电路“误保护’，所致。
