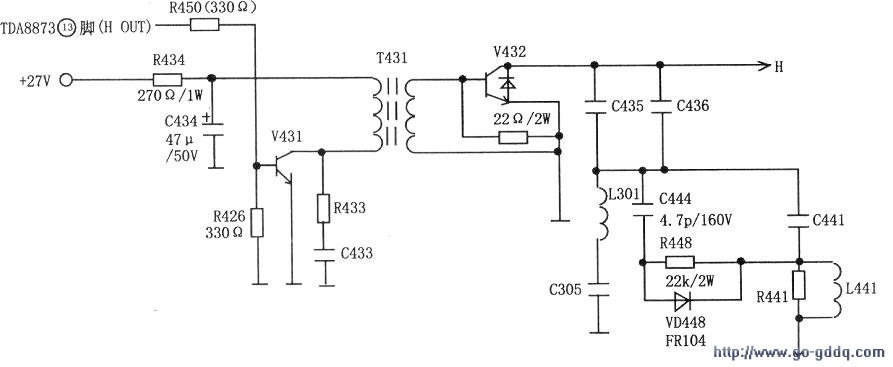

屡烧“行管”不稀奇!每每碰见,不外乎元件出于隐蔽或不易被发现而已。测+B电源电压无,但指示灯亮。断开行输出变压器处的保护电阻R470(1.8Ω/2W),接灯泡(假负载)开机,灯亮正常。测+B电压为110V,持久观察其电压,未见跳跃升高。于是恢复电阻R470,又测“行管”,发现已击穿。查行输出变压器、逆程电容C435、C436及行推动管V431,未发现有异常。又查与“行管”屡烧的相关部分,也未发现不良的元件,只得换“行管'V432(2SD1555),试机光栅正常,彩色正常,图、声也有。难道是“行管”的本身有问题?
不管它了,放了一天左右机主便来取走。不料两天后又送来了,检测“行管'V432(2SD1555)又击穿。看来遇上麻烦了,会不会是上次未查仔细而存在的隐患?于是不管元件有没变质,更换逆程电容和行推动管再说,因为这两处经常是隐患之处。想想若是行输出变压器有匝间的打火,也会常屡烧“行管”。购回一只行输出变压器换上,试机正常。有了上次的教训,这次是测行激励的电压(27V),正常。+B为110V正常,手摸“行管”温度也适中,可又是为何如屡屡烧坏“行管”呢?没有办法,开壳试放两天,心想,这次应是把这故障给彻底解决了!
机主取走,过了三天,又给送来了。这次的故障为光栅一闪一闪的,接着变黑白,尔后什么也没有了!
难道还有隐藏的“元凶”还是自己的检修思路上有问题?平时像这种屡烧“行管”,无非是行输出变压器、逆程电路、行推动、行振荡和+B之中,而这次却是摸不着其踪影。查TDA8873的(13)脚(HOUT),外接电阻R450(330Ω)和⑩脚+8V正常。难道是行偏转线圈有问题?因为行偏转线圈的阻值很低(一般为0.8~1.5Ω),中间有短路,根本无法用万用表测量出来。查元件,测电压与换元件,终究还没有查出“元凶”来。该查的也查了,该换的也换了,看来是没法寻找真正的“元凶”了!只得再次更换V432“行管”,这次为了保险起见,不使用2SD1555,而改用64cm(25英寸)彩电的2SD2253,试机三天正常。未见升温,也未见机主说的一闪一闪的光栅。看来这次是真正地给予搞定了!心想有可能就是行偏转线圈存着隐患!这次同机主一起把机子送回去,想看看他家中的电压会不会有问题。一插电,开机,没电!会不会是电视机又坏了!赶紧拔掉插座线,在维修店中还好好的,不可能如此不堪一击!用万用表测其插座电压,发现缺一零线,细看其线路发现插座线(铜芯)与主线(铝线)有烧成氧化的痕迹,表明有接触不良。经重新接线后,开机有正常的彩色及图、声。一切的原因已在心中打滚,原来屡烧“行管”的元凶是其电源接触不良而导致光栅一闪一闪,成黑白后什么也没有。铜线和铝线之间的氧化使之长时间打火,电源电压不稳定,+B电压不稳定,继而“行管’’是难逃被厄杀的命运。屡烧“行管”也属情理之中。
