该机属于康佳“K”系列大屏幕彩电，采用超级芯片TDA9383(CPU+TV处理“二合一”芯片)。该超级芯片由微处理器(CPU)和TV电视信号处理电路两大部分组成，共有64个引脚，其中TDA9383(1)～(11)脚、(54)～(64)脚为CPU部分；而TDA9383(12)～(53)脚则为TV电视处理部分。
　　
　　注意：康佳“K”系列彩电所用超级芯片分为两种：一是TDA9380型，主要用于54cm(21英寸)中、小屏幕彩电；二是TDA9383型，主要应用于64cm(25英寸)以上的大屏幕彩电。两种芯片引脚功能基本相同，主要区别是：TDA9383设有EW（东西）枕形失真校正信号输出，而TDA9380则无此功能。另外，康佳公司又对两种超级芯片进行掩膜化（写入控制软件）处理后，重新分别命名为康佳CKP140S和CKP1403SA微处理器。
　　
　　康佳“K”系列(T3468K)彩电供电系统主要由稳压电源电路（以TDA16846为核心）、精密稳压电源电路（以TDA8133为核心）和行输出“二次”电源电路三大部分组成。其中开关电源电路由TDA16846稳压控制块和场效应管V901(2SK1794)以及开关变压器T901组成，并产生三种(+B/130V、15V和13.5V)供电电压。

　　康佳“K”系列彩电设有特殊的稳压电路，它的核心集成电路为TDA8133，是一体化的双正极精确固定稳压器，输出+5.1 V和8V精确固定电压。内有复位电路（产生的复位负脉冲，使CPU复位清零）和输出电压短路过流保护以及开／关机控制功能。
　　
　　康佳“K”系列彩电超级芯片的供电任务主要由TDA8133精密稳压电路“二次”稳压产生的+8 V、+5.1 V和3.3 V三组电源电压来完成。
　　
　　由于TDA8133精密稳压电路输出的上述三组电源电压，直接受开关稳压电源输出的13.5 V和超级芯片TDA9383内的CPU①脚(P. ON/OFF)输出电平控制，而CPU正常工作又受TDA8133输出的复位脉冲控制。所以它们之间存在互相制约，互相影响。故检修时应注意它们之间的相互依存的关系。
　　
　　由行输出电路产生“二次”电源电压，分别是：+17.5 V、-13.5 V和190 V及显像管供电电压（如灯丝电压、阳极高压、聚焦极电压等）。其中+17.5 V和-13.5 V电压分别供给场输出块LA7845工作所需的正、负电源。
　　

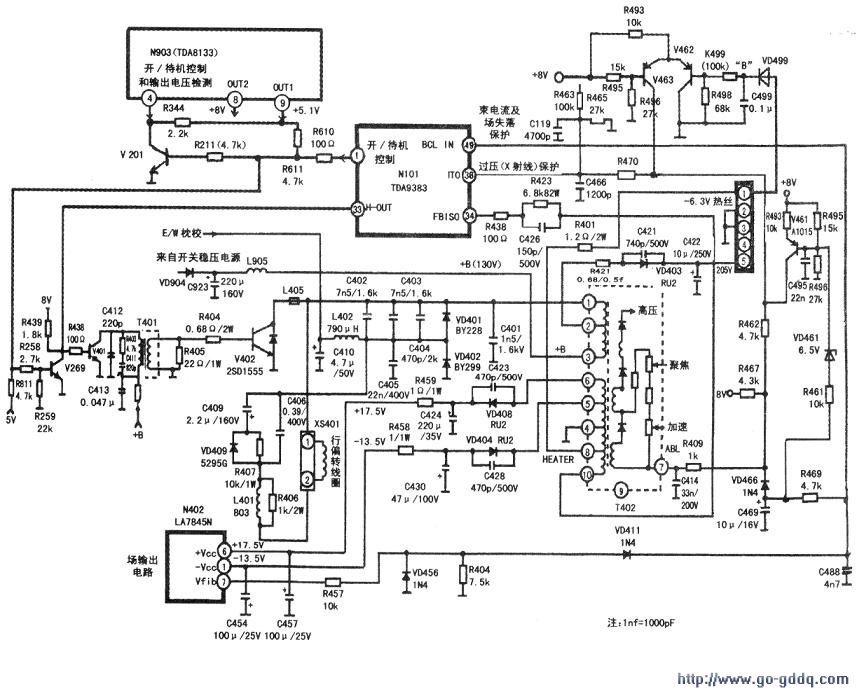

　　(3)遥控电源开机／关机（待机）控制电路由超级芯片TDA9383①脚(CPU的STAND-BY/待机控制端)及外接控制电路V269和V201等组成[其中V201为控制TDA8133④脚（开／关机控制端）]。开机时，TDA9383①脚输出低电平→V269和V20（NPN管）均截止→TDA9383(33)脚(H-OUT)输出和TDA833④脚（开／待机控制）不受影响面对应电路正常工作；待机时，TDA9383①脚输出高电平→V269和V201均饱和导通→V269 c极和V201 c极变为低电位（接近地电位）→TDA9383(33)脚(H-OUT)输出被短路（地）而无行激励脉冲输出→行输出电路停止工作。与此同时，TDA8133④脚也变为低电位→切断TDA8133⑧脚+8 V输出→从而切断行、场扫描及解码器供电电源→行、场扫描和TV解码电路停止工作→整机处于待机状态(见下图)。

　　该机遥控电源开机／待机主要控制（切断）行、场扫描电路，切断方式：一是切断行激励脉冲输出；二是切断+8V供电。
　　
　　(4)康佳“K”系列彩电设有多种完善的保护电路：
　　
　　一种保护是超级芯片TDA9383内设有两个特殊保护引脚，即TDA9383(36)脚(EHT/过压保护兼束电流过流保护输入端)和(49)脚（场失落保护和束电流限制输入端）。
　　
　　TDA9383(36)脚外接显像管灯丝电压过压保护（也是“X射线”超过压保护）检测电路，它由VD499、C499、V462、V463等组成。束电流过流保护检测电路，由“行变’T402⑦脚(ABL)、R409、C414、VD466、VD461、V461等元器件组成。
　　
　　当某种原因使灯丝电压过压（X射线超标）时，经VD499整流后，在滤波电容C499上获得的直流电压也会相应升高，“B”点电位也相应升高，使V462由饱和转变成截止状态，V463由截止转变成导通状态，+8V电压经过电阻R493、V463的e-c极加到超级芯片TDA9383(36)脚。当CPU软件检测到TDA9383(36)脚高电位时，则进入保护关机（待机）状态。
　　
　　当束电流过流时，“行变”T402⑦脚束电流经R409降压，“C”点电位会降低（过流量越大，“C”点电位就越低）→稳压二极管VD461反向击穿导通（齐纳导通）→V461导通，此时+8V电压通过V461e-c极，经R470加到TDA9383的(36)脚。当CPU检测到(36)脚为高电位时，即执行保护关机。
　　
　　TDA9383(49)脚为场扫描失落保护端。场扫描失落保护检测电路由“场块”LA7845N⑦脚（泵电源电压输出端）及外围电路，如：R457、VD456、VD411、C488等组成。
　　
　　其保护机理为：当某种原因使场扫描电路工作失常或场失落保护检测电路某元件异常（漏电、虚焊或损坏）时，将引起超级芯片TDA9383(49)电压变为异常，CPU则执行保护关机（待机）命令。另外，TDA9383(49)脚又是束电流限制输入端，当束电流限制检测电路，如：“行变”
　　
　　T402⑦脚、R409、C414、VD466、C469、R469、C488等有故障时，则TDA9383(49)脚电压异常，同样CPU执行保护关机（待机）。
　　
　　康佳“K”系列彩电的另一种保护电路是：精密稳压集成电路TDA8133⑧脚（输出8V）、⑨脚（输出5.1V）两个输出端内部具有短路保护和过热保护功能。当TDA8133⑧脚、⑨脚负载过重或负载短路而引起过流、过热时，TDA8133内部电路将切断TDA8133⑧、⑨脚直流电压输出，起到保护作用。
　　
　　除此之外，以TDA16846为核心组成的开关稳压电源，其内、外部设有完善的逻辑保护电路。
　　
    此机的指示灯亮，则说明开关稳压电路基本正常。经检测+B(+135V)正常，其他各组电压亦在正常范围内。
　　
　　从自动关机时屏幕出现光栅闪亮现象分析，可能与保护电路有关。该机设有多种保护电路，特别值得关注的部位则是超级芯片TDA9383(36)脚（过压保护和束电流过流保护输入端）和(49)脚（场输出失落兼束电流限制输入端）外接相关的检测电路以及保护关机（待机）执行电路(CPU)。为此，首先采用万用表监测保护关机（待机）识别执行电路，即TDA9383(CPU)①脚（开机／待机控制端）电位变化情况，并发现开机时CPU①脚为Ov（正常），行电路也正常启动，显像管灯丝也亮。而自动关机时，CPU①脚电压上升3.0V左右，说明自动关机实则为保护关机。因为当微处理器TDA9383(36)脚或(49)脚检测到异常保护电平时，CPU通过内部总线，使TDA9383①脚输出高电位（待机保护电平）→分别通过V269和V201控制电路对行扫描电路和精密稳压集成电路TDA8133④脚→分别切断行扫描激励脉冲输出(TDA9383(33)脚)和TDA8133⑧脚8V电压输出，致使整机处于待机保护状态（刚开机时遥控开机／关机正常，佐证CPU及开机／关机电路正常）。
　　
　　为了判别何种保护电路引起保护关机，采用“监测法”或“断开法”（可以分别断开(36)脚或(49)脚，笔者采用“监测法”）。利用两块万用表分别监测TDA9383(36)脚和(49)脚电压。此时，发现当自动关机时，TDA9383(36)脚电位为1.8V左右，基本正常，而(49)脚电位有变化（从2.6V上升到3.6V左右）。于是重点检查TDA9383(49)脚场失落保护和束电流限制相关电路，包括：LA7845N场输出电路及LA7845N⑦脚（泵电源输出端）及外围元件（如R457、R404、VD456、VD411、C488等）和束电流限制电路[如：T402⑦脚(ABL)、C414、R409、VD466、C469、R469等）]。
　　
　　检测场输出块LA7845N各脚电压，分别为：①脚(-VCC)-14v，②脚(OUT)为0.3V，③脚(P、Vcc)为17V，④脚(v+)为4V，⑤脚(v-)为0.5V，⑥脚(+Vcc)为12V且不稳定（正常值为17.5V），⑦脚为-7V且不稳定（正常值为-11V）。从检测情况看，大部分引脚电压基本上与正常值相近，只是LA7845N⑥脚、⑦脚电压与正常值有较大差别且不稳定，其中LA7845N⑥脚为+Vcc(+17.5V)，是“行变”T402⑥～④绕组行逆程脉冲经VD408整流、C424滤波和R459、C457积分滤波获得的。而LA7845N⑦脚为泵电源输出端，外接C456、R457、VD456、R404、VD411、C488至TDA9383(49)脚。一旦这些元器件出现异常（如虚焊、漏电或损坏）时，会出现“场失落”保护而自动关机故障。经检查上述元器件，并未发现异常。后来用放大镜仔细检查，发现LA7845N⑦脚、⑥脚有虚焊（有细小圆圈裂纹）。重新补焊后，故障排除。
