拆机检查，发现保险管发黑炸裂，电源开关管2SK2645、+B整流二极管RU3C、“行管”BU4508均击穿损坏，行供电保险电阻R409烧断，其余未发现异常情况。
　　
　　除了+B整流二极管RU3C用FR307代换之外，其余元件均用原型号或相同规格代换。为预防万一，断开+B负载，接上60W灯泡。通电，灯泡亮度稳定适中，测量电源电压分别为：+B(135V)、17V、13V，基本正常。去掉假负载，接上行电路开机，图、声、光出现。手摸“行管”散热片，30min之后仅微热。
　　

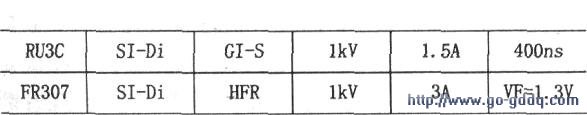

　　用后的第二天，又被送回来。故障现象为看了2h左右，突然声、光全无。再次拆机发现，保险管烧断，电源开关管2SK2645、+B整流二极管FR307击穿短路，而“行管”BU4508完好无损。分析认为可能是行电路存在短路或漏电，+B过流使整流二极管、开关管的连锁损坏，因为是2h左右才损坏，故有可能是因行激励不足，“行管”电流过大所致。逐一检查行电路相关元件，均未发现问题。之后更换12MHz晶振、行推动管、逆程电容及损坏的元件。再用以上同样方法确定电源正常后，在行供电回路中串入电流表开机，接上有线电视信号，电流表指针在320～460mA之间摆动，声音清晰，图像亮丽。此时测量“行管”基极电压为-0.18V，这次不敢轻易地将机器交给用户，决定观察1天。可不到2h，突然听到“啪”的一声，声、光全无。再次检查，又是保险烧断，2SK2645、FR307击穿。静下心来思考，电源是用假负载确定正常，不可能有问题，行电路也没有元件在“二次”声、光全无中损坏。而这“二次”损坏的元件主要是开关管2SK2465和整流二极管FR307。开关管2SK2645是用原装型号代换，整流二极管RU3C是用RF307代换，那么是不是这二极管代换有误？查相关资料得知：RU3C和FR307的用途及其参数见下表所示。从下表中可知，FR307可以代换RU3C的。对RU3C进行更换后，故障排除。

　　　　

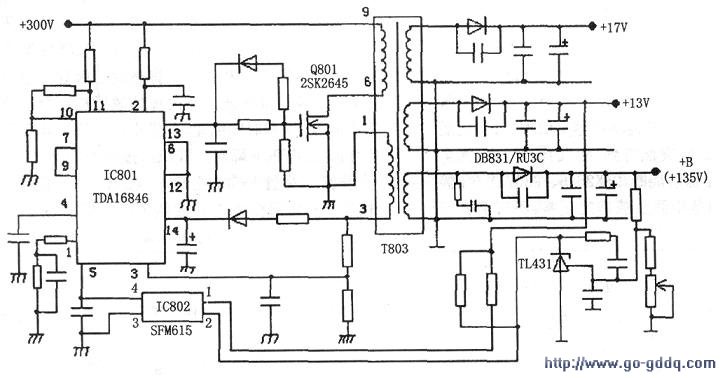

　　故障原因分析：回过头来看看这个错换二极管致使其本身和开关管屡次损坏的原因。由于RF307不能胜任高电压、大电流的工作，时间一长，容易发热击穿，那么，它的击穿又危及开关电源。我曾碰到过康佳T3473S彩电主电源+B整流二极管击穿并未波及电源。这是什么原因呢？当然是与不同电源工作原理相关。TCL这台雷击机电源（如下图所示），采用TDA16846作为开关控制芯片，能完成脉冲、振荡、稳压控制、脉冲驱动及各种保护功能。该机由TDA16846与开关管2SK2645等组成高性能的开关电源电路。
　　
　　TDA16846设有两种稳压电路：一路是以+B电压取样进行稳压。其稳压过程如下：当某种原因使+B电压升高时，TL431导通加强，IC802“光耦’’①、②脚发光二极管的电流增大，其③、④脚光敏三极管导通增强，IC801⑤脚电压降低，经内部处理后控制脉冲宽度变窄，Q801饱和时间缩短，各组电压下降。当某种原因引起+B电压下降时，其稳压过程与上述相反。
　　
　　当+B整流二极管FR307击穿时，TL431失去直流电压（相当于电压降低至OV）而截止，“光耦”IC802①、②（发光二极管）脚没有电流通过，③、④脚（光敏管）相应截止，IC801⑤脚误认为+B电压降低，通知脉冲驱动电路发出更宽的脉冲，致使开关管2SK2465失控击穿。本例整流二极管击穿不同于负载短路。虽然导致结果都是主电源+B直流电压变为0V，但负载短路，不会烧坏电源，因为IC801(14)脚还设有次级过压、过流保护功能。当某种原因引起各次级绕组脉冲幅度过高时，T803①～③绕组的感应电压也相应提高，当IC801(14)脚电压大于16V时，经内部电路处理后，停止IC801(13)脚的脉冲输出；当负载短路时，IC801(14)脚电压低于8V时，也会停止脉冲输出，从而实现次级过压、过流保护的目的。虽然本例中，IC801⑤脚检测到降低电压的信号，但T803①～③绕组感应电压并未因RF307击穿而降低电压，不会在IC801⑤脚检测到降压信号之前停止脉冲输出，使脉冲输出失去控制而加大脉宽，致使开关管损坏。
