根据经验，这种故障通常是场输出块损坏，或是场供电不正常，或是场输出电路中的交、直流负反馈电路存在电阻、电容变值。
　　
　　首先，更换场输出块，故障不变。查场供电正常，检测场输出电路中的交、直流负反馈元件均正常。
　　

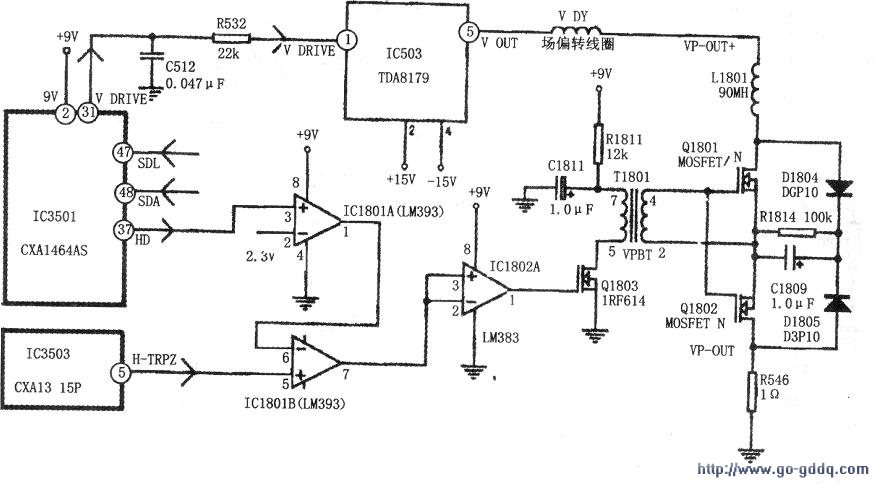

　　仔细查看该机芯的场扫描电路很特殊，见下图所示。
　　
　　在下图中，IC3501是Y/C（亮/色）处理解码、行/场扫描波形产生集成电路。IC3503是光栅几何校正集成电路，IC503是场输出集成电路。
　　
　　IC3501的(37)脚输出行驱动脉冲(HD)，IC3503的⑤脚输出行梯形波校正波形，这两个信号经IC1801内的A、B两个运放放大，并合成一路信号，再经IC1802放大，加到场效应管Q1803的G极，经T1801变压器的阻抗变换，加到垂直枕形失真输出管Q1801、Q1802的G、S极之间。
　　
　　Q1801、Q1802、D1804、D1805组成垂直枕形失真输出电路。场激励脉冲从IC3501的(31)脚输出，加到场输出块IC503的①脚，经功率放大后，从IC503⑤脚输出场扫描电流，加到场偏传线圈上。再通过L1801→Q1801→Q1802→R546→地。流过场偏传线圈的场锯齿波电流，受到Q1801、Q1802的行频抛物波调制，以完成垂直“枕校”的功能。
　　
　　一般电视机只设有水平枕形失真校正电路，而该S29机芯彩电不但有水平枕形失真校正电路，还有垂直枕形失真校正电路（在vc板）。当下图中的Q1802损坏、虚焊后，就会造成此故障。同样，当Q1801损坏、虚焊后，会引起图像下半部无光栅、无图像。更换Q1802、Q1801后，故障排除。
