本机CPU和小信号处理电路由N301(TDA8370或OM8370)超级芯片来完成，而CPU所需的+5V电压由KA5R0785RT(N501)来完成。
　　
　　首先，检测CRT的RBG的阴极电压均为180V以上，说明CRT已截止。
　　
　　试调高加速极电压时，则出现为满屏回扫线的光栅。据此将故障定位在：一是行脉冲没有进入到N301的(34)脚；二是ABL自动亮度控制电路。鉴于“黑屏”时有字符出现这一特征，基本上可以排除第一种原因，故以第二种原因作为检修的重点。用MF47型万用表测N301的(49)脚(按TDA9370芯片查为BCLIN)为0.2V，N301(36)脚(EHTO)为Ov。依据其他芯片的电压相对来讲极低，所以，先查N301(49)脚外围元件R464、VD462、R465未见异常。又查N301(36)脚外围的C481、R484、R483等元件，也未见损坏。此时，继续查看电路板走向，发现VD462的负极与R465相接后连接到ABL电路上，测VD460(MTZJ8.2C)的负极电压为Ov，判定VD460击穿。更新后，故障排除（见下图）。

　　

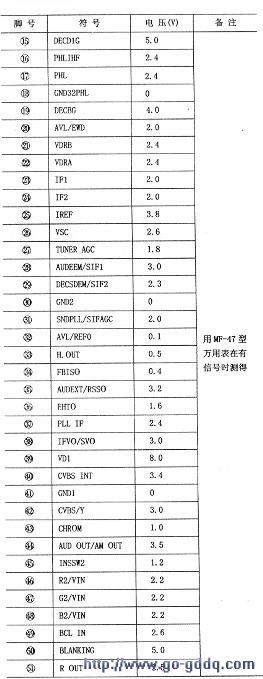

　　TDA8370正常工作时的电压如下表所示。
