此万用表按下电源开关，功能选择开关在任何档位时，显示屏都显示“-1”字样，不能进行正常测量。
　　

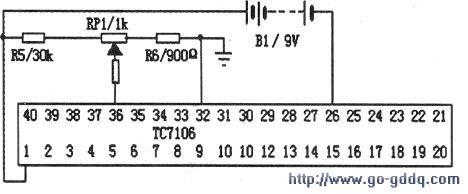

　　打开后盖，取出电路板，发现其A/D转换芯片为软封装，此数字万用表没有电路原理图。参考其他数字表A/D芯片TC7106/7136的电路原理图。测量关键点电压（如图所示）。测得接电池①脚对地端(COM端)的电压为+3V，属正常（一般显示在2.8～3.2V之间），而(36)脚（基准电压端）对(32)脚（地）的电压为-5V，不正常（正常应为+0.1V）。估计因其误测量高压致使A/D芯片内恒流电路的个别元件与电池负极(26)脚间有漏电现象。
　　
　　调节RP1，(36)脚电压总是为负值，在R5上并联一个240Ω的电阻后，短接R4，再调节RP1，可以使(26)脚为O.1V，这时数字万用表恢复正常。可是，这样一来，数字万用表的工作电流由原来的3mA变成了8.4mA，耗电量大大的增加了。
　　
　　经考虑再三，通过估算，用一只50kΩ的绕线多圈微调电位器代替RP1，并短接R4、R5、R6。再调节RP1，使(36)脚的电压为0.1V（最好用精度较高的电压表来测量）即可。
