拆机检查获知，此机系三洋HL03机芯拼装的杂牌彩电，CPU采用LC863320A，小信号处理集成电路为LA76810A，场输出集成块使用LA78040，伴音功放集成块为UTC2003型。
　　

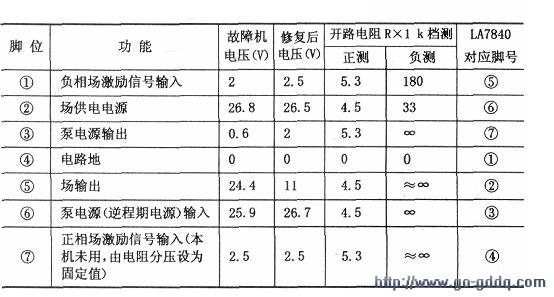

　　首先，开机检测场输出集成电路各引脚电压，如下表所示。从所测电压来看，LA78040⑤脚（场输出）电压明显不正常（正常为1／2VCC左右）。因此，初判场输出集成块损坏了，但换上新品场输出集成块后，故障依旧。

 　注：开路电阻为用500型万用表R×1 kΩ档测一正品LA78040所得的阻值。
　　
　　上表说明：
　　
　　(1)此机芯场输出集成块实用LA78040，检修中可用LA7840直接代换。因为此机场输出电路另设有LA7840安装空位，直接插装代换即可。
　　
　　(2)伴音功放N601(UTC2003)可用TDA2003直接代换。另外，该机伴音功放另设有N602空位线路，可供AN5265直接代换。
　　
　　(3)此外，LA78040还可以脚对脚直接代换TDA8177或AN5522场输出集成块；反之亦然。

　　然后，检测LA76810A(23)脚（场激励输出端）或(24)脚（外接锯齿波形成电容）电压，它们分别为0.6V或0.55V，都异常（经验值为2.6V或2.8V左右）。进而检查LA76810A(24)脚外接元件无异常，查(23)脚外电路时忽然想起，场激励输出端的电压(LA76810A(23)脚)反而比场激励输入端(LA78040⑦脚)的电压低许多，极为不正常。于是怀疑LA76810A(23)脚所测电压是由LA78040①脚电压反向提供的。为确定其真相，试断开LA76810A@(23)与外电路的连接（即焊下R451），开机复测LA76810A（23）脚电压接近为Ov，说明上述怀疑是正确的。关机后，检测LA76810A(23)脚对地的正、反向电阻均为2kΩ左右，基本正常。尽管如此，还是确定LA76810A芯片内部场部分电路损坏了，这是因为LA76810A芯片输出的场激励信号，是由其芯片内的行频脉冲分频后，再经场计数分频电路分频后，将场频脉冲送到锯齿波发生电路，产生相应的场频锯齿波，从LA76810A@脚输出送到场输出电路，实现场扫描。经此分析，只好更换LA76810A，恢复整机电路后再试机，结果蓝屏来了，但操作发现屏显菜单中找到中／英文转换选项(LANGUAGEENG)后，将其改换成中文，再进行自动选台操作。岂料，选台结束后，又发现了三个新故障：
　　
　　一是场幅不足（屏上、屏下出现了1cm左右的“黑屏’，）。但在无信号蓝屏时光栅基本上是满幅的，然而，蓝屏时不静噪；二是音量失控不可调。换言之，本机音量较大。当将音量减至最小时，伴音音量依旧无变化；三是静音无效。按遥控器上的“静音”键后，屏显静音符号正常，机器不静音。
　　
　　纵观上述故障表现，没有理由不怀疑I2C总线数据被改写。本着“先软后硬”的检修原则，首先进入维修调整状态，查找或调整与上述故障有关的I2C总线数据。
　　
　　进入该机l2C总线维修调整状态的的方法：用市售50J2型遥控器（此遥控器适用绝大部分三洋组装机或部分品牌机I2C总线的调整），该遥控器“PIC”键正下方有一小圆型插孔，插孔内的按键即为I2C总线调整专用键。用任一小型插接件，插按此插孔内按键一次，屏显“工厂状态”；按两次，屏显“黑白平衡”调整菜单和该菜单中第一项调整项目，此菜单共有8项12C总线内容可供调整；按三次，屏显“调试状态”调整菜单和本菜单中第一项调整项目，此菜单中共有ITEMOO-ITEM20项I2C总线数据可供调整；按四次，屏显“设置状态”调整菜单中第一项调整项目，此菜单中共有ITEMOO-ITEM47项I2C总线数据可供调整；按五次，退出调整菜单，并自动记忆所调数据。
　　
　　此外，遥控关机或直接关机，可在任一调整菜单中退出维修模式。
　　
　　选项与调整：按“节目加／减”键选择调整项目，按“音量加／减”键改写所选项目数据。
　　
　　进入I2C总线维修调整状态后，首先，在“调试状态”找到场幅(VSIZE)选项(ITEM04)，发现此项数据为“9”，当将其改写为“23”后，图像场幅恢复正常。然后，在调试中发现，当将“设置状态”ITEM31项(STERE-OOPT)立体声有无选择数据由“1”改写为“0”后，伴音突然消失了（注：调试前已将伴音音量减至在最小值，此时退出调整菜单，再开大音量，不仅发现伴音可调正常，而且静音有效。此至，故障排除。
