观察此机有伴音，说明开关电源工作基本正常。一般无光栅故障，主要与行、场扫描电路本身有问题或保护电路动作有关。
　　
　　康佳“T”系列(3460T)彩电后端处理板上有一块N301(SDA9380)芯片，它是一块高级的行、场扫描偏转控制和R、G、B（红、绿、蓝）三基色处理器。其主要作用是：(1)输出视频R、G、B（红、绿、蓝）三基色处理信号（R、G、B和色差信号YUV）；(2)输出行、场激励信号，通过行、场偏转线圈产生合适的行、场扫描电流；(3)输出／输入信号，用以扫描补偿的控制信号；(4)行、场保护起动电路等。其信号及供电是通过XS300连接器(2×16连接器)，排插件XS300/XS004(AV板)、XS802/XS405（电源板）构成通路。如：场双极性锯齿波是SDA9380(26)脚(v+)、(27)(v-)脚输出，分别经R338、R341—XS300(21)、(22)脚→XS802⑤、⑥脚。
　　

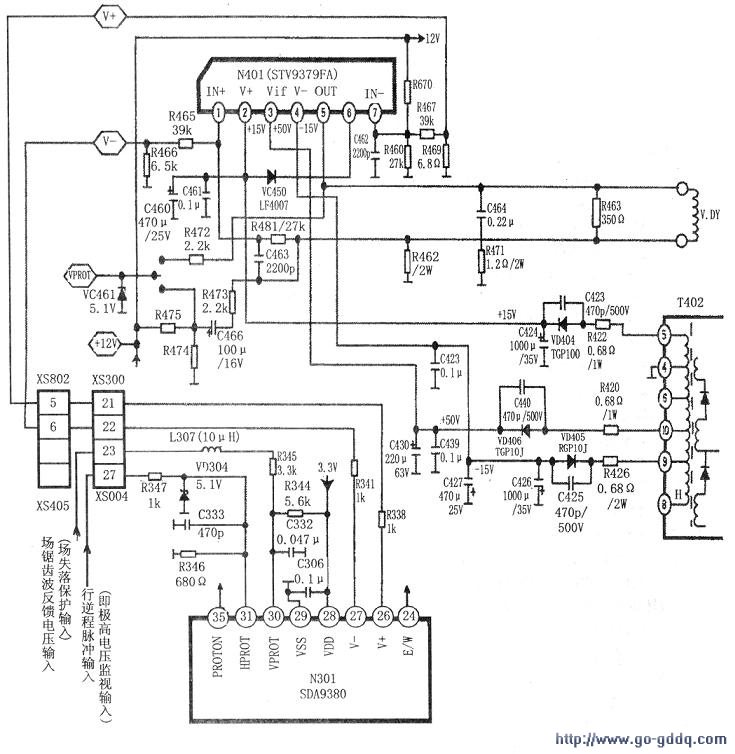

　　康佳“T”系列(P3460T)彩电行、场保护电路是：由N301(SDA9380)(30)脚(VPROT/场保护信号输入端)、(31)脚(HPROT/行保护信号输入端）和(35)脚(PROTON/保护起动)构成。N301(SDA9380)(30)脚是场锯齿波反馈电压输入端（也是场失落保护信号输入端），它从XS300插接板@脚输入→L307→R345→C332→N301(30)脚(VPROT)。因此，当此电压达到或超过规定值时，SDA9380芯片内部保护电路则启动工作，使N301@脚输出场保护启动指令。
　　
　　N301(SDA9380)(31)脚是由行扫描电路引入的行逆程脉冲（极高电压监视信号，也是行保护信号）输入端，它从接插件XS300(27)脚输入→R347→VD304(5.1V稳压二极管)→N301(31)脚(HPROT)。当行逆程脉冲输入电压超过5.1V时，VD304稳压二极管被击穿（齐纳导通），5.1V加到N301(30)脚(HPROT)，使内部保护电路，即N301@脚(PROT.ON)被启动，致使行输出级不工作，整机进入保护关机（待机）状态。
　　
　　康佳P3460T彩电行、场扫描及保护有关信号，是经接插板XS405接主板上的XS802，再经铜皮线路转到XS004，再接到后端处理板上的XS300，从而与N301(SDA9380)实现电路连接。为此，先测XS802上各脚电压，如下表所示。

　　
　　根据实测结果表明，本例故障是因场失落保护电路启动所致。
　　
　　为了验证，检测了场输出电路N401(STV9379FA)供电电压，并发现N401②脚(v+)电压为0.7V（正常值为15V），④脚（V-）为0.1V（正常值为-15V），故障点表现已较明显，是在场输出块STV9379FA②、④脚v+与v-电压基本相近，其性质是两者相连，怀疑场输出块STV9379FA损坏，但更换场块无效。经仔细检查电路连接，发现接插件XS802⑤、⑥脚处有不很明显的异物相连（短接）。关机后把相连点处理后，故障彻底排除。
