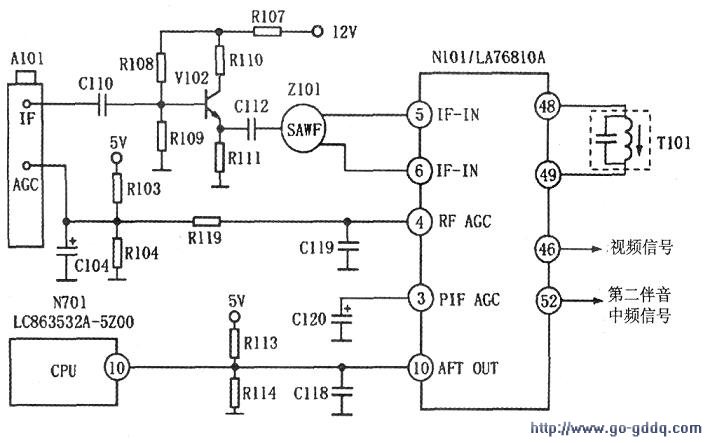

此机用AV输入信号,图、声正常,判断故障出在公共通道。该机公共通道如图所示。高频头输出的IF信号,先经预中放V102放大后,再经声表面波带通滤波器Zl01后的38MHz中频信号,送入TV信号处理电路LA76810A(Nl01)⑤、⑥脚。在Nl01内部经中频放大后,送至视频检波电路。Nl01(48)、(49)脚外接锁相环压控振荡器的LC谐振网络(Tl01),调节Tl01使压控振荡器的谐振频率与高频头输出的图像中频的频率(38MHz)—致,使检波以及视频放大后输出的图像电平幅度最大。经视频检波后的信号分三路:一路经伴音副载波陷波和视频放大后,从Nl01(46)脚输出视频信号;另一路由Nl01(52)脚输出第二伴音中频信号;还有一路内送至AFT电路。Nl01内的AFT电路采用内部固定移相电路,无需外接LC90度移相网络,将视频检波后的中频信号的频率变化为相位变化,再经鉴相后检出误差电压即AFT电压,由Nl01⑩脚输出,送往CPU(LC863532A-5200)⑩脚,自动调谐时作为调谐准确的指示信号,正常收看时作为自动频率微调控制信号。Nl01④脚输出RF-AGC电压,送到高频头AGC端,控制高频头内高放级的增益。
取消“蓝屏”[断开N701的(22)脚(消隐端)和(21)脚(蓝字符信号输出端)]后,噪粒子较多,自动搜索时发现图像不清晰,停顿时间极短。关闭AFT开关后,用手动搜索微调,能收到图像,但图像不能调清晰,说明38MHz中周可能未调准。调38MHz中周Tl01,使图像变清晰,再自动搜索时,能存台。
