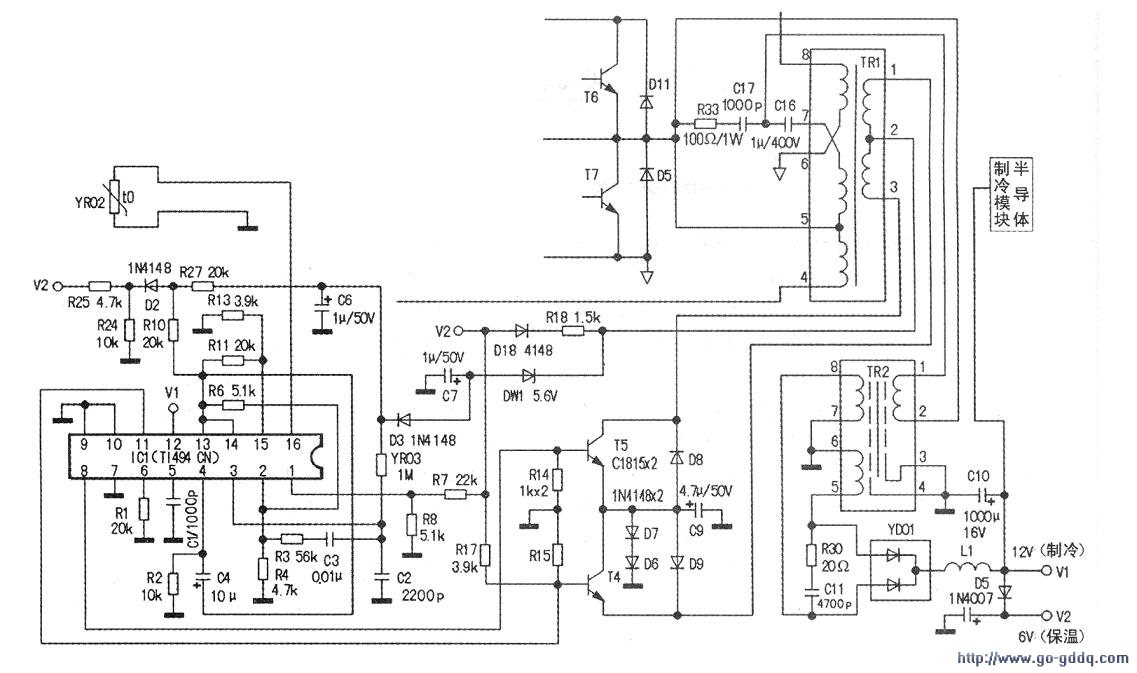

该机采用半导体制冷方式，由大功率开关三极管T6、T7(C4242X2)，主、副开关变压器TR1、TR2和TL494等构成的开关稳压电源供电。脉宽调制集成电路TL494在计算机ATX电源上已普遍使用，而在饮水机制冷电路上使用较为少见。从上述故障现象可知，开关稳压电源损坏的可能性最大。于是，卸下制冷电路板查看，1.5A/250V保险丝完好。在开关稳压电源+12V输出端Vl接上一个计算机专用的散热风扇作为假负载。通电试机，风扇不转动。这说明开关稳压电源不工作，无电压输出。断电，测量发现开关三极管T6的b、c极间，b、e极间电阻约为OQ，不正常。焊下检查，证实已击穿，呈短路性损坏！用正品、新件更换T6后，风扇仍不能启动。这时，测得风扇两端电压降至3.5V。去掉风扇，在无负载的场合下测得TL494的④、⑤、⑥、⑧、(11)和(12)脚电压分别是Ov、1.45V、3.57V、2V、2V和9.7V，基本正常。这说明开关稳压电源的带负载能力低，不能推动假负载一风扇转动，当然，也就不能制冷了。见下图所示。按图索骥：接通市电，一方面T6、T7和主开关变压器TR1，立即工作，一股较弱的自激振荡电压耦合到副开关变压器TR2上。经整流、滤波后形成约+12V电压为制冷模块和TL494CN供电；另一方面，由TL494CN的(5)、(6)脚内电路及外接Cl、Rl组成的振荡电路同时起振，从IC1(8)、(11)脚输出相位差180°的激励脉冲，分别激励T4、T5导通和截止，令TR2各绕组感应的电动势进一步加强，带负载能力得到提升。经仔细检查发现T5(C1815)已损坏。用同型号、正品、新件一并更换T5、T4后，接上假负载风扇，立即转动。最后，重新装机，饮水机恢复制冷（水），故障彻底排除。
　　
　　复测脉宽调制1C1(TL494CN)各脚电压值如下表所示。
