TCL王牌2952AL型彩电,开机通电后三无,机内会发出“嗒嗒’异常响声
来源:本站整理  作者:佚名  2012-02-18 09:16:35



  根据“嗒嗒”响声故障特征,分析认为,这种响声常见原因为机内待机继电器因故不能正常吸合而发出的。再结合该机电路原理图,该机采用了交流关机继电器。打开机壳后,重点观察该继电器S801的吸合片在通电后不断地跳动而发出了上述的“嗒嗒”响声。

  有关S801电路分析示意图如下图所示。

  正常收看时,CPU(18)脚(开/关机控制端)电压为5V,外围元件均为截止状态,S801不吸合。当CPU接受到用户的关机指令后,ICO01(18)脚输出ov关机信号.D871被击穿导通,使Q871转变为导通状态,Q872也相应导通,S801继电器线包获得工作电流而吸合,关断电源开关。

  由于S801继电器在通电吸合之后,就会关断电源,故无法通电检查。为此,笔者先将Q872的b、e极(发射结)用导线短接,迫使S801不再吸合断电,便于检修。为了进一步压缩故障范围,又将行输出管Q412的b、e极也短接,断开行负载,接上25W灯泡轻假负载(不接100W灯泡重负载,是因为防止大功率灯泡的过小冷阻值引起开关电源过流保护而误判断),监测+B电压反映情况。

  通电后,发现+B电压在40~70V之间波动,而正常的+B应为142V,再检测开关电源的其他三组输出电压,也相应降低在标准值的1/3~1/2之间波动。

  可以排除开关电源各负载的故障可能性,故障范围压缩在开关电源电路。

  检测该机采用的开关电源控制集成电路TDA4605-3(IC801),各个引脚电压,看能否找出一些供分析判断故障部位的“蛛丝马迹”线索。发现该IC801②脚(开关电源初级电流Il信息输入端)故障电压在5.2~6.9V之间波动(偏高于正常的1.2v)。IC801②脚外接RC电路,在开关管饱和导通期间,初级+300V电压经降压限流电阻R807(330kQ/2W)给IC801②脚外接电容C812(4700pF)充电,当IC801②脚电压超过IC内部误差放大器的输出电压时,停止比较器的输出,使逻辑电路将IC801⑤脚电平降为低电位,使开关管Q801截止。在开关管截止期间,C812经IC801②脚内电路很快充电。这样,周而复始地工作。

  于是,先将IC801②脚外接的R807脱焊一脚,进行电阻值检测为正常值:又将IC801②脚外接C812更换为新电容后,故障依旧。最后,将TDA4605-3集成电路更换新件后,故障被排除。说明TDA4605-3内部电路性能不良。

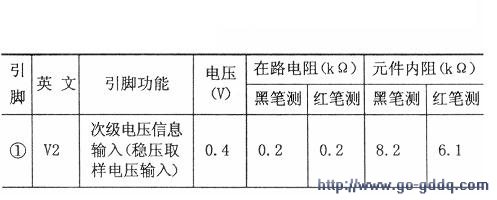

  TDA4605-3集成电路实测数据,如下表所示。电压用DT830B型数字表在机子收看状态下测量;电阻用MF50型指针式万用表R×1 kΩ档测量。
