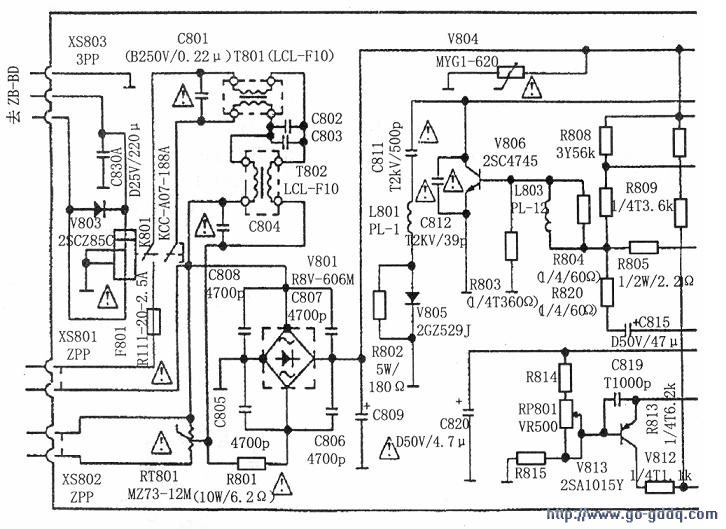

拆开机壳直观检查，发现保险管F801已烧断。进一步检查，发现开关管V806、激励管V811也已击穿，其他元器件未见明显异常。于是更换上述元件，开机测量开关变压器T803次级的几组输出电压均为Ov。关机后，手摸新换上去的开关管严重发烫。将+B即+130V输出端与负载电路断开，开机测量输出电压，仍然为ov。据此判断开关电源本身还存在故障。由输出电压为Ov和V806发烫这一现象分析，说明流过T803和V806的电流是较大的恒定直流，而不是脉冲电流。应重点检查自激振荡、脉宽激励至开关管V806b极这一回路。检查结果，发现R805(2.2Ω／0.5w)已开路。选用一只2.2Ω电阻更换后，故障排除。见下图所示。
