松下TC-2188S型彩电开机工作一段时间后,突然光栅闪动并消失
来源:本站整理  作者:佚名  2012-02-18 09:16:47



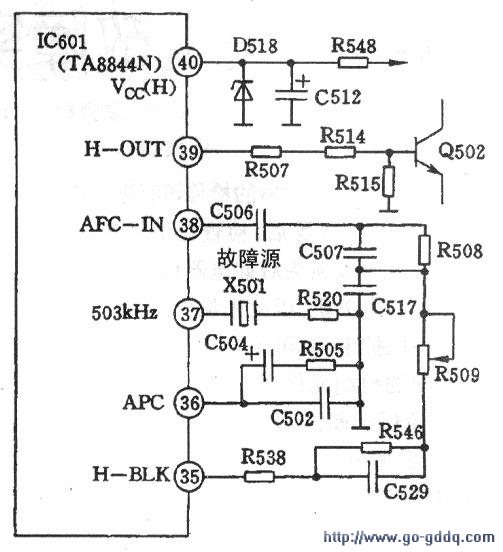

  该开关电源电路由IC802(STR-S6307)、IC803(S1854LBM-4)及外围元器件组成。采用主电源与副(待机)电源合二而一结构,电路复杂;遥控电源开/关机由微处理器IC1102(MN15151TWE)(29)脚(电源开/关控制端)及接口电路(Q803)控制。开启时IC1102(29)脚输出低电平,使Q803截止,开关电源不受CPU控制,自己振荡工作;关机时则与此相反,被CPU受控。控制方式为光电耦合器(D803)隔离控制。关机时开关电源输出电压下降至原来的1/4;设有较为完善的各种保护电路,分别由Q826、Q827、Q804、Q805、Q831和Q454等电路来实现;解码电路采用TA8844N集成电路,内有:行/场振荡、AFC电路等。行振荡频率由X501(TAFC88503F30/503kHz晶振)及分频电路产生,见下图所示。

  由于该机设有过压、过流和短路保护等诸多保护电路,其保护作用是通过Q826、Q827、Q804、Q805、Q831、Q454等保护电路和光电耦合器D811、D836等来实现的,电路较为复杂。因此,通过检测关键点(如:Q805b、c极、Q827b极、Q831b极等)电压来判断保护电路是否动作?经检测发现均未保护。红灯亮,则说明开关电源电路工作正常,+115V、+16V,12V、5v等基本正常,但无由行输出电路产生的+24V电源电压。

  可能原因:一是行扫描电路停振而不工作;二是场输出块LA7837短路。由于Q4s4场输出短路保护电路未动作,所以LA7837短路的可能性不大。由此,判断故障主要与行振荡扫描电路有关。该机行振荡扫描电路由IC601(TA8844N)(35)~(40)脚内、外电路组成。行频由IC601(37)脚外接X501(503kHz)晶振及分频电路产生。

  经检测,发现除IC601(40)脚(+12V行电源)电压正常之外,其他引脚电压均不正常,IC601(39)脚(H-0UT)无行频脉冲输出,由此怀疑X501晶振有问题。由于万用表测不出其好坏,故更换新晶体试机,故障排除。

  故障原因分析:故障系因X501(503kHz)晶振性能不良使行振荡电路间歇性停振,导致行扫描输出电路不能正常工作所致。
