此机从AV端输入信号，仍为“蓝屏”。取消“蓝屏”后（方法是断开微处理器M37210M3-508SP的(49)脚（消隐端）和(50)脚（蓝字符信号输出端），进行自动搜索，屏幕上有图像闪过，但毫无停顿感，但节目号不变。
　　
　　出现以上情况，最大可能是微处理器M37210M3-508SP(Nl001)的电台识别端(18)脚无行同步脉冲输入。
　　

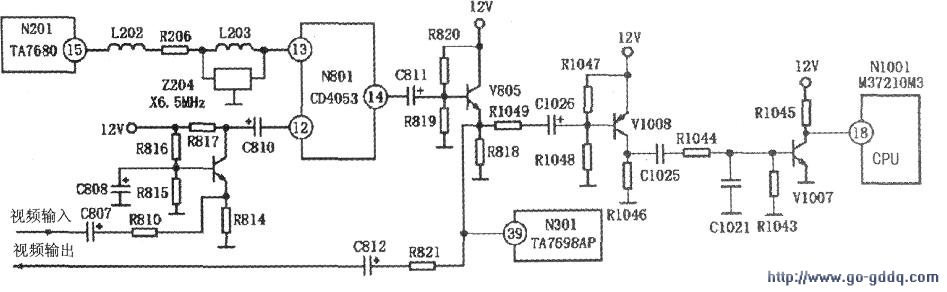

　　该机TV状态、AV状态公用一路电台识别信号形成、传输电路（相关电路如惠图所示）。中放集成电路TA7680⑩脚输出的视频检波信号和第二伴音中频信号，其中一路经匹配电感和6.5MHz陶瓷陷波器2204滤除第二伴音中频信号后送到TV/AV切换电路CD4053(N801)的(13)脚，作为TV视频信号。外部AV视频信号经C807、R810耦合到V804（共基极放大电路），经放大后送入N801(CD4053)的(12)脚。TV视频、AV视频，经N801内部开关切换后从(14)脚输出，经射随器V805缓冲放大后，分几路送：一路送到视频输出插孔；另一路送至解码集成电路TA7698AP(39)脚：还有一路经R1049、C1026送至V1008组成的同步分离电路，分离出行同步脉冲信号，再经V1007倒相后加到CPU(18)脚。当CPU(Nl001)(18)脚无行同步脉冲信号输入时，Nl001(50)脚将输出高电平“蓝屏”信号，使屏幕出现“蓝屏”，Nl001(52)脚输出“熊猫电子”红字。同时Nl001(49)脚也输出高电平，将屏幕消隐，使噪波点不至于干扰“蓝屏”。
　　
　　因为有图像出现，说明V805之前电路没有问题，应重点检查V805至CPU(18)脚之间电路中的元件。经查，为C1026电容失效。更换C1026(1uF/50V)后，故障排除。
