当接收机出现无图像、无伴音故障现象时，应先检查一下高频头输出电缆与接收机之间是否接触良好，如数台接收机都出现无图像、无伴音故障，且功分器又无问题的情况下，可能是高频头出现故障了。为了进一步证实高频头是否存在故障，可用万用表电阻RXlkQ档测高频头输出电缆的正、反向电阻，如正、反向电阻差别不大，肯定高频头出现了故障，可拆下修理。
　　
　　先打开高频头的盖板，暂不接通电源，用“直观法，仔细检查各元件和印制线路板的走线有无烧焦痕迹，由于高频头元件密集，大多为无引线元件，且很小，可用放大镜观察。如出现异常情况需更换，用“直观法’’检查后，用万用表电阻R×1kQ档测高频头输出端点的正、反向电阻，如正、反向电阻为零，为电源供电部分存在短路故障；断开三端稳压集成块的输入端，如正、反向电阻仍为零，估计为电源高频滤波电容已击穿短路，需焊下检查；如断开三端稳压集成块的输入端后，正、反向电阻为无穷大，可以断定三端稳压集成电路内部存在短路故障，需更换。
　　

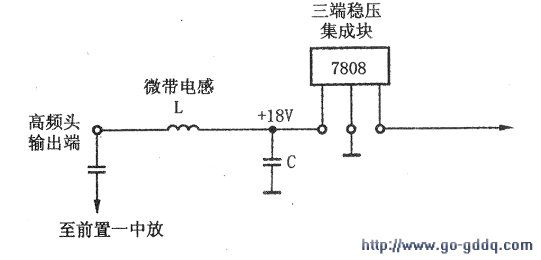

　　若测高频头输出端点的正、反向电阻为无穷大，应测试输出端点至三端稳压集成块输入端之间的电阻，如阻值为无穷大，说明它们之间存在开路故障．应仔细检查；如阻值为零，可以判断三端稳压集成块内部已开路，需更换。高频头内部电路的稳压电源电路原理图如下图所示。
　　
　　经上一步检查后，可接通电源作进一步检查，用万用表先检查三端稳压集成块的输出电压，如无输出，可焊开三端稳压集成块的输出端，再测输出端电压，如无输出，说明三端稳压集成块输出端内部开路，需更换。如有输出，说明电路中存在短路故障，主要原因有电源回路中的高频滤波电容击穿短路，其次是因雷击造成印制线路板击穿短路。
　　
　　电源电路供电正常后，可用万用表电压档测量高频头各晶体管的工作点电压。不同的高频头其电路不同，但原理基本相同。前置低噪声放大器的一、二级一般为场效应管放大（有的一、二、三级均为场效应管放大），三级一般为晶体管放大。场效应管的栅极电压一般为-0.1—-0.3V左右，源极电压为2.9—3.5V左右，如场效应管的栅极偏压为Ov或为正电压，应检查负电源变换电路有无问题：如无问题，可断定场效应管损坏，需更换。
　　
　　如果高频头性能变坏，造成接收机输出图像质量差、杂波多、信号不稳，或者产生信号漂移等现象，产生这类故障的主要原因是放大器某级没有工作或放大管性能变差。造成某级放大器没有工作的主要原因是：偏置电路元件变差，没有给放大器提供合适的工作偏压，通常用直流电压测试方法可查出故障位置。
　　
　　放大管的性能变差，一般用测试管脚直流电压的方法是很难查出故障部位的，通常要借助扫频仪等仪器通过检查各级电路的特性曲线、增益等才能查出故障位置。
　　
　　高频头的电路采用结构紧凑、加工精度高的微带电路和微型片状元件及娇嫩的场效应管，因此在检修过程中，勿用金属体或手指在放大器内拨动，焊接时宜用小功率烙铁，要断电焊接或烙铁接地，焊接速度尽量快，以免烫坏元件或线路板及因静电感应而损坏场效应管。由于高频头装置在室外，在装高频头时一定要垫好防水密封圈，紧固好螺钉。
