松下NV-SD50录像机，可以完成磁带的入盒、加载，偶尔能进入放像状态，但不能正常工作，会出现不定时的自动停机，甚至有时加载后就自动地进入停机状态，无规律性。
　　
　　待停机后，同时按下“EJECT”、“FF”和“REW”键，启动自动故障检测电路，多功能显示屏显示故障信息为：“5:91:5”。根据显示信息：第一部分表示维修方式号码，“5”代表对主导轴电机进行检测：第二部分表示维修数据号码，表示不同的检测内容，“91”代表重放工作方式；第三部分表示维修信息号码，“5”代表主导轴电机不转或其旋转检测电路故障。即机器在重放状态下，主导轴不转或其旋转检测电路出现了故障。
　　
　　打开机壳，通电，加入磁带，待机器完成入盒、加载后，按“PLAY”键，发现出现故障前首先是收带轮停转，然后是机器自动卸载，且磁带不能收回磁带盒，说明是主导轴不转引起的故障。主导轴不转可能是主轴电机总成、系统控制电路或驱动电路出现故障。
　　
　　用“代换法”更换主轴电机总成，故障依旧。说明故障在驱动电路或系统控制电路。
　　

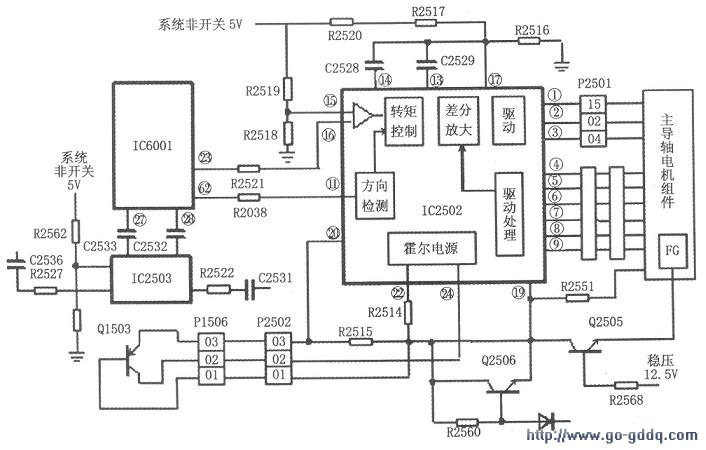

　　松下NV-SD50主轴电机驱动采用IC2502(BA6439P)集成电路，其外围电路的简图如下图所示。其工作电压由Q1503稳压后提供。Q1503基极电压取自IC2502中由霍尔电源提供的稳定电压。霍尔IC的工作电压由Q2506稳压后提供，FG磁头的工作电压由Q2505稳压后提供。经测量，这些电压正常。在重放工作方式下，系统控制芯片IC6001将从其(27)、(28)脚输入的FG信号分频后，作为速度伺服的比较信号，产生的速度伺服电压和相位伺服电压混合在一起后从(23)脚输出，经过R2521后进入IC2502的(16)脚，用于调整电机驱动级的输出电流，以达到控制主导轴电机旋转的速度和相位的目的。当进行倒带等需要时，使主轴处于反转工作方式，IC6001的(62)脚输出高电平；当进行快进等需要时，使主轴处于正向旋转工作方式，IC6001的(62)脚输出正向低电平，经R2038后进入IC2502的(11)脚；当需要主轴停转时，IC6001的(62)脚输出2.4V的中电平，控制主导轴停转。当故障出现时，测量IC2502的(11)脚为低电平，表明系统控制电路工作正常。显然，故障一定在驱动电路IC2502。在起带状态下，用万用表测量IC2502各脚直流电压，与正常值比较发现(13)脚（正常值：0V，测量值：2.1V）、(14)脚(正常值：0.4V，测量值：4.6V)、(17)脚（正常值：0.3V，测量值：4.1v）电压均偏高。检查(14)脚接地电容(C2528)、(13)脚接地电容(C2529)、(17)脚接地电阻(R2516)无异常。怀疑IC2502性能不良，更换，故障依旧，此时维修陷入困境。试测量C2528、C2529、R2516三个阻容元器件的公共接地端对主电路板地端的电压，发现有正电压，说明地线接触不良。断电后用万用表欧姆档测量，果然如此。用一根导线把上述三个元件公共接地端和主板接地端连接，故障彻底排除。
