厦华XT-21A6N彩色电视屡损行管
来源:本站整理  作者:佚名  2012-02-26 09:41:54

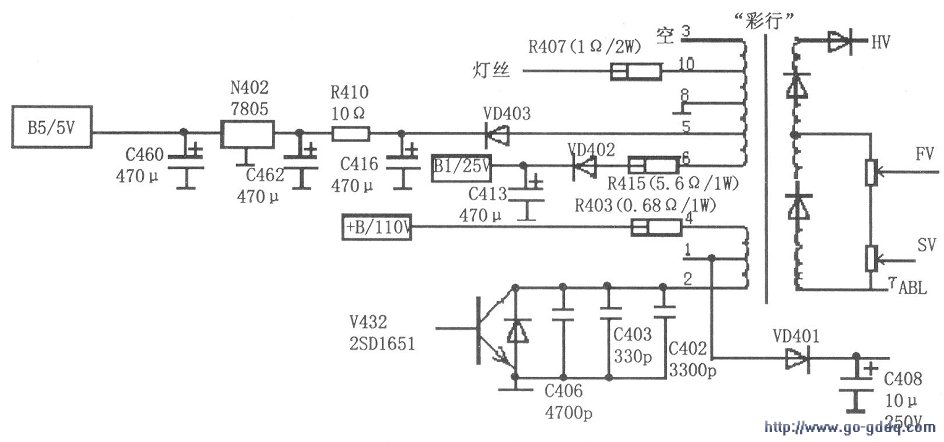

  经查此机的行管击穿。换新后,短路“行管’,b、e极,测行供电+B为标称的110V,且很稳定,故排除电源不良的可能性。在行逆程电容C406(见下图所示)两端并上一只5600pF/2kV的电容后通电,听到行启动声后,过3s,即听到“唧唧”声,“行管”再次击穿,且严重烫手,排除行逆程电容不良的可能性。换新“行管”后,通电又是过热击穿。再换新“行管”,拔掉行偏转线圈插头,通电迅速测行输出的供电电阻R403(0.68Ω)两端电压约0.7V,工作电流大于1A,也排除了行偏转线圈短路的可能性。





  难道是行扫描前级有问题?但检测IC201(LA76810)的4.43MHz副载波振荡(行频由4.43MHz分频)、行振荡的供电和行激励输出,以及外部的行激励级都基本正常,所以断定行输出变压器(简称“彩行”)不良。

  由于该机较新,买不到同型号“彩行”,况且同行说肯定不是“彩行”的故障。第二次上门,带了一只常见的松下Mll机芯的“彩行”。拆下原“彩行”(型号:BSC25-5305),按原电路只接④脚和②脚,用厚塑料袋包住高压帽,再放入装“彩行”的纸盒里包好,通电,只见“彩行”的⑦脚和⑤脚对外“啪啪”打火,同时“行管”过热。换上Mll机芯“彩行”,只接初级线圈,此时无打火声,只听到微弱的“咝咝”高压放电声,“行管’,也不热。

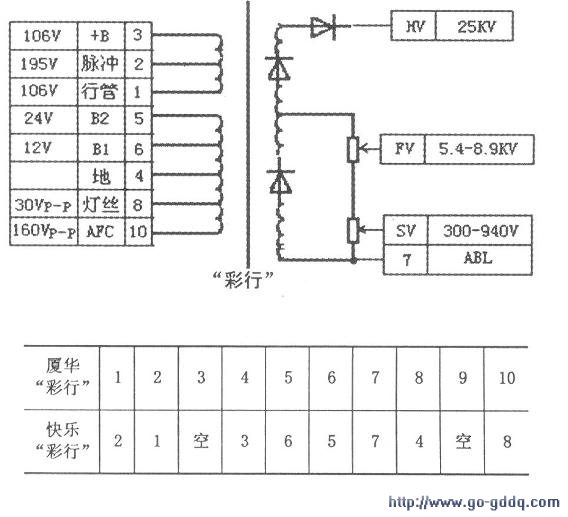

  查资料得知,快乐2104彩电的“彩行”(下图所示)与原“彩行”有互换的可能性,且安装孔位相同。于是新购一只,第三次登门维修。把新“彩行”⑨、⑩脚空着,其余脚按对应电路(见下表所示)连接。为保险起见,把灯丝限流电阻R407由lΩ换为5.6Ω,挑开“场块”N401  (LA7840)的供电二极管VD451。通电,灯丝发光了,“行管”温升正常,但灯丝电压偏低,把原R407(1Ω)恢复,灯丝电压正常。测Bl空载不足25V,把R415由5.6Ω换为1.2Ω,+25V正常。装好VD451,出现图像和伴音,但N402(7805)过热。测R410(标称10Ω,实为12Ω)右侧为16.4V(标称12V),把R410继续增大,效果不明显,且温升很高。于是把该绕组弃之不用,用绝缘导线在“彩行”磁芯上绕8匝,一端接地,另一端接VD403正极,R410改为lΩ/lW,测7805的输入电压为7.9V,输出为4.94V,大大降低了温升,提高了可靠性。至此,该机修复。
