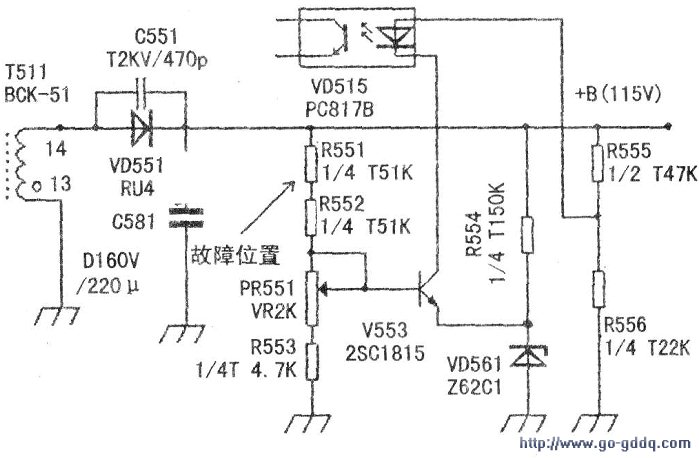

此机开机测量电源电压+B(115V)只有50V，且不稳定。首先查出电源部分的取样电阻R551(51kΩ/0.25W)开路，如下图所示。该电阻实际上安装的是1/16W电阻，更换该电阻后，断开行输出等负载，并接灯泡假负载后实测电源为1.15V，正常！

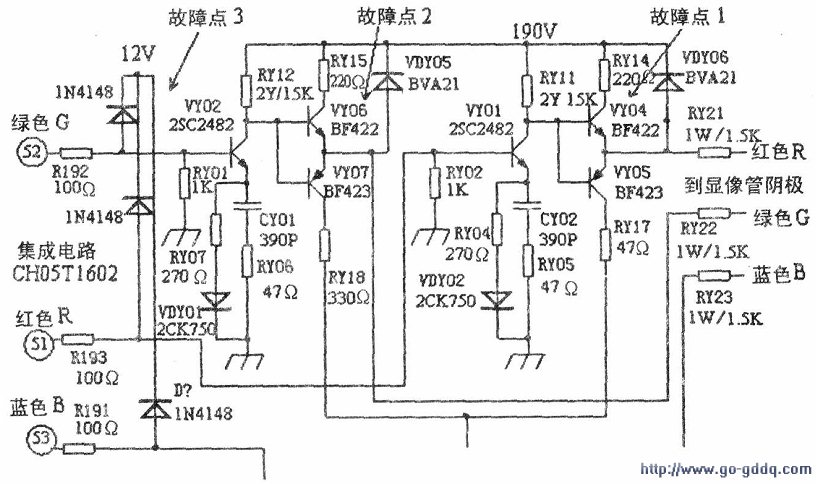

　　用“电阻法”测试其他电路，没有发现明显的短路现象，接通行扫描等负载电路，但通电后电源电压又下降到50～60V，只比以前高一点，实测电源电流约800mA，显然有短路的电路存在。断开行输出变压器后电源电压正常，怀疑行输出变压器局部短路。稍后把其他电路复原，再断开行输出管基极，发现电源电压又不正常，看来不一定是行输出变压器局部短路。用“电阻法”仔细测量行输出各部分电路对地电阻，没有发现短路现象。接下来只有分别断开行输出各负载并通电测试，当断开行输出到视放部分的+190V电压时，+B电源和190V都正常，看来故障出现在视放板。测量发现有一批元件损坏，表现为对电源+B115 V)短路，如下图所示。

　　损坏元件有：与红色度R有关的视放管VY01／C2482、VY04/BF422、VY05/BF423、二极管VDY05/BAV21(除了VY01/C2482烧爆之外，只有这个元件烧黑了)和红、绿色度输出与12V之间的保护二极管1N4148等。与绿色度G有关的放大电路也不正常，其中BF422和BF423、BAV21损坏，但视放管C2482没损坏。电阻RY04/270Q等阻值有小幅度变化。更换上述元器件后，故障排除。
　　
　　分析故障原因：由于电源部分取样电阻故障，导致电源电压上升，可能首先使视放部分的保护二极管BAV21对电源iisV击穿短路，引发三极管VY04、VY05、VY01损坏（三脚全通），再使1N4148二极管损坏，G（绿）色电路情况差不多相同，B（蓝）色视放原理图上也只有一只保护二极管BAV21，实际电路上串联安装了两只相同的二极管，所以耐压高一些，才没有损坏。红、绿两色的视放电路上只安装了一只保护二极管而容易损坏，再一种可能是BF422和BF423的耐压余量不足引起上述问题。当这些元件损坏后，电源电压下降，行频等也发生变化，致使电源电流变大。
