此机属于TA8611+TA8759AN机芯，首先排除无彩色故障，测N701(TA8759AN)⑦脚（色饱和度控制端）电压，发现在调节色饱和度时电压能在1.1～1.7V之间变化（正常应在2.7～4.5V之间变化），这好像色饱和度控制电路出现故障。但由检修实践可知：如果TA8759AN中的消色门关闭，将会使N701⑦脚的电压及电压调节范围降低。于是检查N701(22)脚(PAL制式识别端)电压，发现只有4.8V（正常在10.5～11.2V之间，如果N701内消色门关闭，N701②脚电压将会下降至5v以下）。显然N701内消色门的确关闭。导致消色门关闭的原因有两类：一是色度通道有开路性故障，致使色度信号中断或副载波振荡电路停振：二是因失去色同步信号或副载波振荡电路发生频偏。为了确定故障范围，可人为地打开消色门。该机芯打开消色门的方法是：将色饱和度调至最大位置，再用一只10kQ电阻一端接在N701(22)脚；另一端反复与N701⑥脚(12V供电端)碰触。如果N701②脚电压恢复至8V以上，N701⑦脚电压恢复至3V以上，则说明消色门已打开。否则说明消色门未打开。电阻一端要再次碰触N701⑥脚时，消色门被打开。
　　
　　消色门打开后，会有以下几种现象之一出现：
　　
　　(1)仍无彩色
　　
　　说明导致无彩色属第一种原因。即色度通道有开路性故障或副载波停振。就本机芯而言，还有可能是彩色制式控制电路TA8615出现故障。
　　
　　(2)有彩色出现
　　
　　这时反映在荧屏上有两种情况：
　　
　　一是是正常彩色。说明消色电路本身有故障或N701(22)脚外接电容C734短路；
　　
　　二是彩色失真（彩色闪烁、彩色爬行、彩色不同步的油画）。这表明引起无彩色是色同步信号丢失或副载波频偏所致。
　　

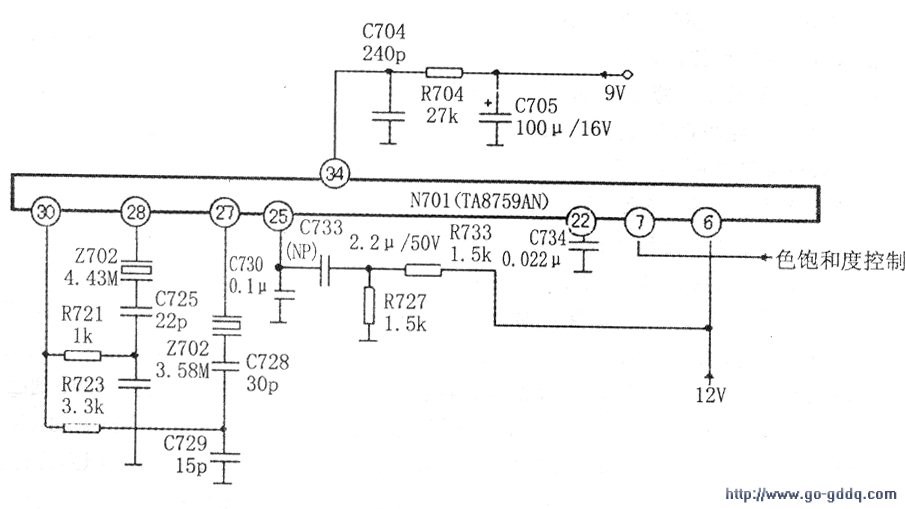

　　按照上述思路，试在N701(22)脚经一根软导线焊一只10kΩ电阻，电阻另一端去碰触N701⑥脚，经碰触两下后，荧屏黑白图像上终于出现不同步的失真彩色。显然，造成本机无彩色故障原因是色同步信号丢失或副载波电路发生频偏（含APC电路故障）。由于导致副载波振荡电路发生频偏的关键元件是N701(28)脚外接晶振2702(4.43MHz)不良。于是将其替换试机，结果故障依旧。接下来又考虑APC（自动相位控制）电路是否有故障。该机的APC电路主要由N701(25)脚外接元件C730、C733、R727、R733与N701(25)脚内相关元件组成。经用“替换法”检查上述阻容元件，故障仍旧不变。检修至此，说明故障很可能在色同步分离电路。该电路功能是：从色度信号中分离出色同步信号，这样才能保证彩色正常。但要想色同步分离电路正常工作，必须给色同步分离电路提供一个色同步选通脉冲，此脉冲在时域上应与色同步信号的位置对准。该机芯的色同步选通脉冲电路由N701(34)脚内的选通脉冲门电路与(34)脚外接时间常数元件C704、R704、C705组成（见下图）。如果N701(34)脚外接时间常数控制元件有故障，将会使选通脉冲相位不准确，从而不能选通色同步信号，导致消色门关闭，从而出现无彩色。继而又连带使PAL识别电路不能正常工作，即N701(22)脚处于低电压状态。
　　
　　按照此思路，本着“先易后难”的原则，重点查N701(34)脚外接元件，终于发现R704阻值已由正常的27kΩ，增至300kΩ左右。将其更换后，不仅彩色恢复正常，而且图像暗的故障也跟着消失。
　　
　　
　　那么为什么R704阻值增大又影响亮度呢？经查相关资料得知：N701(34)脚外接选通门时间常数控制元件一旦发生故障，将会导致选通门工作失常：一方面使色同步分离电路不能正常工作，造成无彩色；另一方面还会使亮度电路中必需的黑电平钳位脉冲无法形成（导致黑屏）或黑电平钳位脉冲变形（导致光暗）。经实验，如果将R704开路，则荧屏无光栅。
