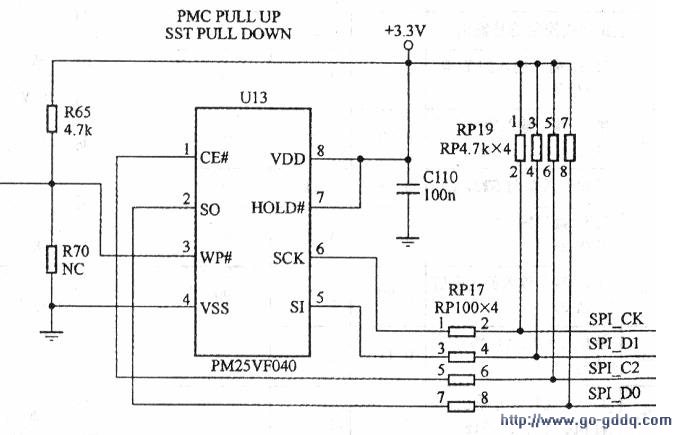

首先开机测试，发现机器一直亮红灯，说明机器主CPU没有工作。但是检测12V电压已经有了，说明CPU(U506)已经开始工作，检测5v和33V以及2.5V电压都正常。于是检测U9的工作条件，供电故障已经排除，检测振荡的波形也没有问题，复位在开机瞬间也有高电平。可是测量I2C总线，发现I2C总线只有直流电平，没有运行波形，检测U13程序IC，发现U13⑥脚的波形幅度比正常机器的幅度大，于是拆除后重新抄写程序，开机测试，故障排除。相关电路见下图所示。
