首先开机测试，看到指示灯的颜色是红色，说明电源的5v待机电压正常。于是遥控开机，机器的指示灯没有变化。但是这时测量12V的电压已经有了，说明机器的电源管理IC(U506)开始工作。于是首先检测12V和各个直流电压是否正常，检测5v、3.3V、1.5V都正常。再检测U9和程序IC(U13)之间的波形，主要测U13的⑥脚波形(U13是一个flash/闪存，专门用来存储CPU程序，当CPU工作的时候必须先从U13那里调用程序，机器才会正常工作）。经测波形后发现U13没有工作，检测U13的供电没有问题后，更换U13，开机测试故障依旧。
　　

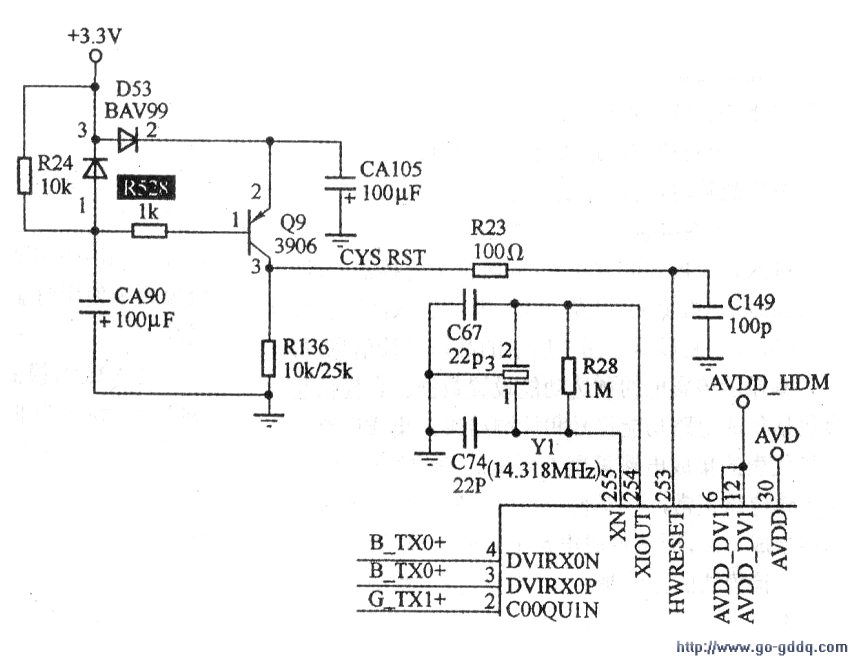

　　检测U9的工作条件，检测供电和振荡都正常。在检测复位电压时发现，复位电压一直处于低电平（正常的机器开机后应该先有2.5V左右的高脉冲，然后成为低电平）。于是检测复位电路，发现Q9的基极只有2.5V，而好机应有3.3V左右。于是检测Q9的静态工作点的设置电阻，发现R528开路。更换后开机测试，故障排除。相关电路见下图所示。
