电脑式洗衣机微处理器有时钟信号接口XTAL1和XTAL2，外接时钟电路(振荡电路）为微处理器CPU提供时钟信号，提供CPU完成各种输出操作的计时基准。当时钟电路因故障不产生时钟信号时，BC1和BC2接口为低电平（正常时为高电平），电脑程控器上的指示灯不亮，按键失效，洗衣机不工作。
　　
　　微处理器CPU工作的时钟信号由微处理器内部的时钟振荡电路和接口的时钟电路共同来完成的。接口的时钟电路为微处理器内部的时钟振荡电路提供主振荡频率信号。
　　
　　洗衣机上的时钟电路有图1和图2所示的两种。
　　
　　图3所示为石英晶体时钟电路，BC为石英晶体振荡器，在洗衣机上使用的频率多为4 MHz。图4所示为LC振荡电路，在洗衣机上使用的频率为3～6 MHz。
　　

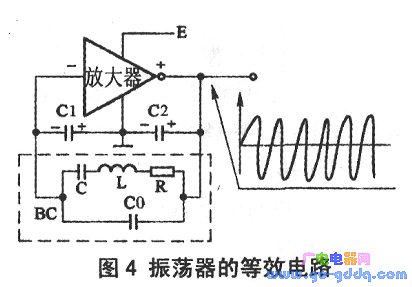

　　绝大多数洗衣机微处理器采用图1所示的时钟电路，石英晶体振荡电路的构成如图3所示。其等效电路如图4所示。
　　
　　谐振时，在晶体两端有最大谐振电压，该电压经Cl、C2组成的分压电路分压后，送至放大器的输入端，为振荡器提供足够的正反馈电压。
　　
　　由于晶体等元件组成的反馈网络具有选频特性，对于不同频率的信号有不同的增益和相移，而只有信号频率等于晶体的固有振荡频率时，电路才满足自激条件，因此石英晶体振荡器输出的信号波形为单一频率的正弦波。
　　
　　图4所示的LC电路和微处理器内放大器构成LC振荡电路（振荡器）。LC电路为并联谐振电路，由两只电容器C1和C2串联后再与电感L等元件并联构成，包括选频和正反馈两个环节。电容器Cl和C2相串联的公共端接参考电位（接地），Cl的另一端接放大器的输入端，C2的另一端接放大器的输出端。从两只电容器的电极中引出了三个端点，故称为电容三点式LC振荡器。
　　
　　洗衣机指示灯不亮、不工作时，测微处理器XTAL1和XTAL2为低电平（正常值为1.5 V左右），说明时钟电路有故障，即石英晶体BC或电感线圈损坏或电容Cl、C2损坏，应更换损坏件。
　　
　　用万用表RX10 kΩ档测石英晶体BC，正常阻值为无穷大，若测量时指针有较小的偏转或电阻为零，说明已漏电或短路损坏。对电感线圈检查是判断是否断路，对Cl、C2检查是判断是否有漏电、断路或短路故障。
