此机开机后，出现图像和伴音，但是屏幕上无字符显示，按电视机控制面板上的“节目加/减”键，可进行选台，但可选择的只是u波段的几个以前存储的节目，按“音量加/减”键也可调整音量，由此判断微处理器控制系统工作基本正常。由于无字符显示功能，无法显示菜单，更无法进行搜索存台，决定先修复字符显示电路。
　　

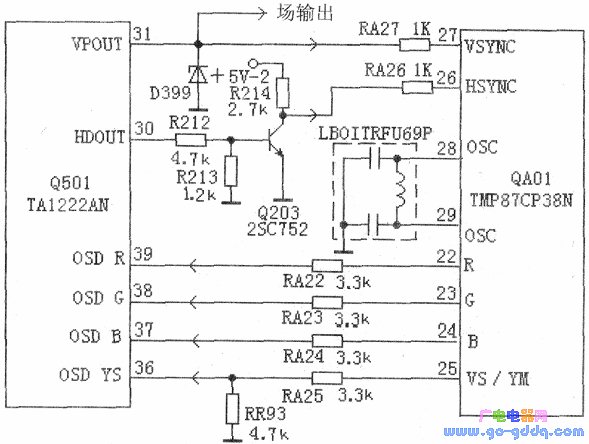

　　该机的字符显示电路如图所示。微处理器QA01(TMP87CP38N)的（28）、（29）脚外接字符振荡谐振电路LBOITRFU69P。该机的字符定位行、场脉冲与其他彩电不同：一般彩电的字符定位行、场脉冲均取自行、场输出电路；而该机的字符定位行、场脉冲却来自行、场振荡小信号处理电路Q501(TAl222AN)。QA01的（27）脚为字符定位的场脉冲输入端，取自Q501的（30）脚场激励输出端，经RA27送入QA01的（27）脚；QA01的（26）脚为字符定位的行脉冲输入端，取自Q501的（30）脚行消隐信号的输出端，经Q203放大倒相后通过RA26送入QAOl的（26）脚。QAOl内部形成的字符信号，在微处理器的控制下，从QA01（22）脚输出R红色字符信号经RA22送入图像信号处理电路Q501的（39）脚；QAOl（23）脚输出G绿色字符信号经RA23送入Q501的（38）脚；从QAOl（24）脚输出B蓝色背景信号经RA24送入Q501的（37）脚；从QA01（25）脚输出字符消隐信号经RA25送入Q50l的（26）脚，插入图像信号中，在屏幕上显示菜单字符。
　　
　　根据维修经验，无字符故障，多为行、场定位脉冲不正常所致。用10V交流电压档串联0．1μF电容器测量微处理器QAOl的（27）脚，有O．5v左右的交流电压，说明场脉冲基本正常，测量QA01的（26）脚，无交流电压，检查Q50l的（30）脚到QA01的（26）脚行脉冲传输电路，发现Q203引脚开焊，但补焊后，电视机仍然无字符显示。检查QA01的字符振荡谐振电路（28）、（29）脚直流电压，发现（28）脚的电压为3．OV，而（29）脚的电压却为0v，判断脚外部的谐振线圈LBOITRFU69P开路。拆下线圈测量仔细观察线圈的引脚，均有绿色锈蚀现象，焊点附近引线断开。将谐振线圈LBOITRFU69P引脚断点焊接后，无字符显示故障排除。
