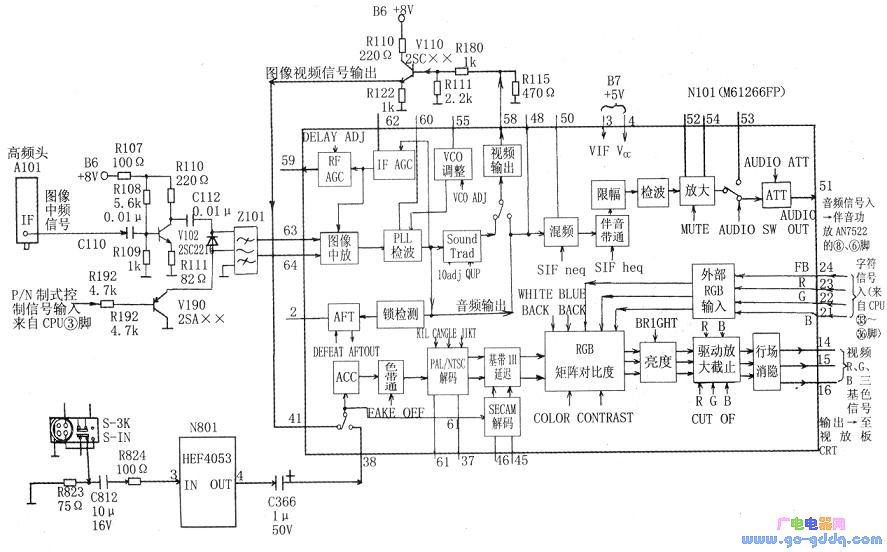

为实施快速而有效地检修，先大致分析一下该单片机的主要信号流程，见下图所示。
　　
　　视频/音频信号流程：
　　
　　图像中频信号从高频头IF端子输出后，经预中放电路V102(2SC2216)放大后，再经声表面波滤波器Zl01送入单片集成电路Nl01(M61266FP)的(63)、(64)脚内部的图像中频放大电路，经放大后的图像中频信号被送到PLL检波电路部分，经PLL检波后的信号分为两路：其中的图像视频信号，从Nl01(58)脚输出，经(58)脚外的射随器Vll0缓冲放大后，直接回送至Nl01的(41)脚，即TV/亮度信号输入端。经IC内的转换开关电路转换，进“ACC”电路。然后，分别经IC内的色带通电路、PAL/NTSC解码电路、基带延迟电路、矩阵对比度电路、亮度处理电路、驱动放大电路、行／场消隐电路后，输出R、G、B三基色视频信号，送至视放板。
　　
　　其中的音频信号，经PLL检波检出后，送至混频电路，处理后分别经伴音带通滤波电路、限幅电路、检波电路、音频放大电路，再经IC内转换开关后进入ATT电路。
　　
　　最后从Nl01（51）脚输出音频信号，分别送至伴音功放电路AN7522的（8）、（6）脚，经功率放大后输出伴音信号。
　　
　　
　　根据故障现象是很纯净的光栅，又无伴音声，结合信号流程我们便不难分析出故障的大致部位。分析的要点：一是纯净的光栅，又无伴音声，这说明故障发生在图、声公用的电路部分；二是既然是纯净光栅连噪波雪花点都没有，这表明Nl01（63）、（64）脚以前的电路存在故障的可能性很小；三是用户说可以看VCD，从图不难发现，Nl01（41）、（38）脚内部和（14）、（15）、（16）脚以后的视放电路及音频电路都是正常的。分析至此，故障存在的可能部位只有以下三点（三步走）：
　　
　　(1)N101（3）、（4）脚外+5V(B7)供电中断或异常。因为（3）脚是图像中放电路供电端，（4）脚是伴音中放电路供电端。若该供电中断或异常，必将导致伴音和图像同时中断；另一方面，由于供电中断，IC内部的中放电路也将同时停止工作。根据维修经验，若中频放大电路正常工作，即是无图、无声，至少也应有不同程度的噪波雪花点出现，绝不会成为纯净的白光栅。
　　
　　(2)Nl01（60）脚外的图像中频APC滤波电路元件有损坏或不良。该(60)脚外接有由C122(4700pF)、R117(470Ω)、C123(0.47uF/50V)组成的“π”型滤波电路（图中未画），若其中电容有击穿短路，会将中频信号或检波后的图、声信号短路到地，自然就形成无图、无声故障。
　　
　　(3)在检查以上两外接电路均良好的情况下，就只有怀疑Nl01（63）、（64）脚内部的图像中放和PLL检波电路之中有损坏或不良了。总之，通过以上三点（三步走）是基本上可以排除该故障的。
