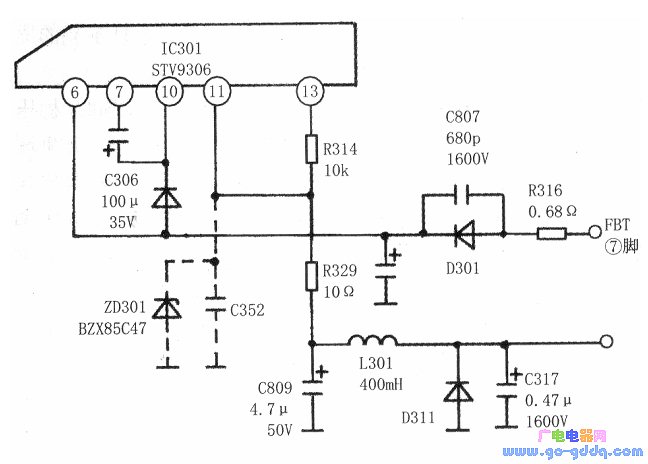

检查“枕校”电容正常。测IC301(11)脚电压为OV，对地电阻为0Ω，怀疑IC301损坏。脱空IC301(11)脚测量，负表笔接(11)脚对(8)脚（地端）阻值为∞，说明是外电路短路，IC301正常。焊下“枕校”电感L301分段检查，下阻尼管正常。分析图纸，(11)脚外电路不应有短路的元件。仔细查看实际电路，发现(11)脚对地还接有二极管ZD301和电容C352（如下图中细线所示）。这两个元件在图纸中未绘出。焊下ZD301(BZX85C47)检查，短路。查资料是稳压值为47V，功率为1300mW稳压二极管。该型号稳压二极管市场上少见，应用也少，可用1W/12V4只稳压二极管串联代用，故障排除。
