一台索尼KV-1882CK彩电，原来存储的电台全部丢失，但隐约可见不成形的图像网纹，判断是搜索电路故障，存台的位置不准确。进行自动搜索存台试验，图像网纹一闪而过，搜索速度不变，节目号不变化（正常时，进行自动搜索存台，搜到图像时搜索速度减慢，节目号向上递增）。
　　
　　根据检修经验，造成搜索不存台故障，一是AFT电路故障；二是图像识别电路故障。故障率较高的部位是AFT电路。
　　

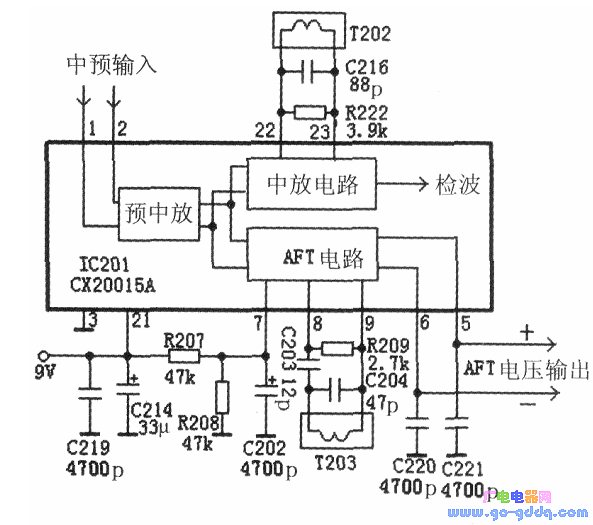

　　该机的AFT电路如上图所示。中放电路IC201采用CX20015A，其(8)、(9)脚外接的T203为AFT线圈。AFT电压从IC201(5)、(6)脚输出，送到微处理器的AFT输入端。对该机AFT线圈T203进行调整，一边调整，一边进行自动搜索存台试验，无论怎样调整，搜索时仍然是图像一闪而过，节目号不变化。试用手动微调，可调到正常的图像，但无彩色、无伴音。重新调整色度、对比度（该机标为“图像”调整）和伴音后，图像和伴音才恢复正常。此时微调AFT线圈，测量中放电路IC201的(5)、(6)脚(AFT电压输出端)电压，将AFT电路调整到正常值后，进行自动搜索存台试验，搜到图像时搜索速度减慢，但节目号仍不变化。
　　

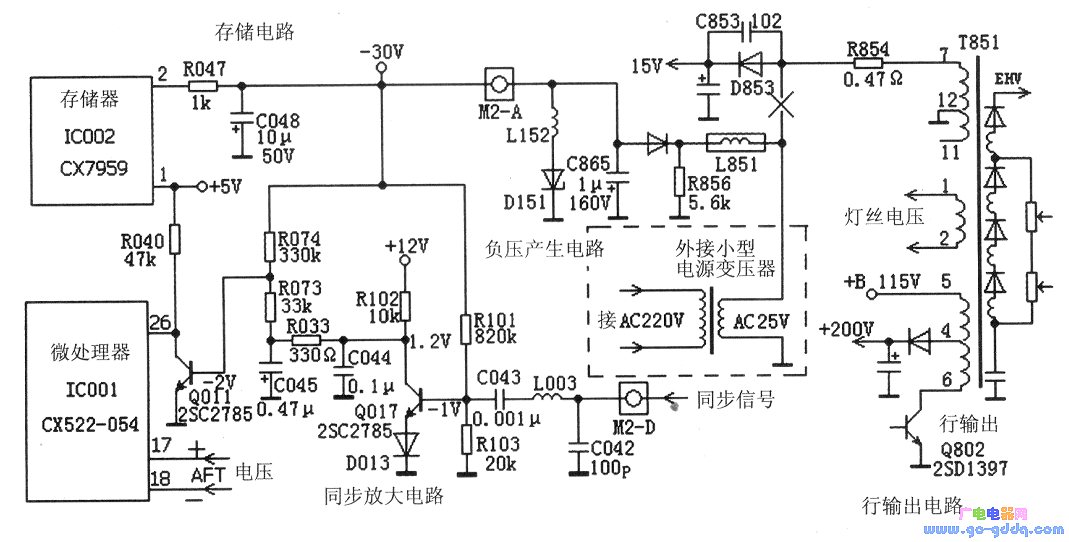

　　再次进行微调试验，发现收到电视节目后，不但无彩色、无伴音，需要重新调整色度、对比度和伴音后，图像和伴音才恢复正常，而且更换节目号或关机后，调整到的节目丢失，由此判断存储电路有故障。检测存储电路IC002(CX7959)各脚电压，发现(2)脚无-24.7V负压。检测如下图所示的负压电路，发现原来的L851(6.8uH)内部断路，30V稳压二极管（以下简称稳压管）D151击穿，检测负压电路的其他元件无断路故障。
　　
　　由于无同型号的电感和稳压管更换，根据同类电路大多采用串联电阻方式，试用一个30Ω／1W电阻代替电感L851，用27V稳压管代替原机30V稳压管，开机后故障依旧，数分钟后代换的30Ω/lW电阻冒烟。
　　
　　测量30Ω/lW电阻已被烧断，同时代换的27V稳压管也被击穿。分析是负压电路输出电压过高，加到稳压管上的电压过高，造成稳压管击穿，电流剧增将串联的电阻烧断。参考其他彩电负压电路，试将串联电阻增大到200Ω/lW电阻，并更换27V稳压管后，再次开机，故障依旧。几分钟后200Ω/lW电阻冒烟，经检测新更换的27V稳压管再次击穿。
　　
　　为弄清楚该电路输出负压到底为多少？拆除稳压管，断开负压电路与存储电路的连接线，串联30Ω/lW电阻后，测量C865两端电压，发现高达-140V。远高于稳压管的稳压值，造成稳压管击穿。
　　
　　根据27V稳压管的最大反向电流计算，试将负压整流电路串联电阻增加到3kΩ/3W，重新恢复稳压管和存储器连接线后，负压总算恢复到-27V。开机原来存储的电台出现，但无彩色和伴音，需要重新调整色度、图像和伴音后，图像和伴音才恢复正常。更换节目号后，调整到的节目也不再偏离正常值，只要不关机，电视机一切正常。但用电源开关交流关机后再开机，节目还是偏离正常值，且仍无彩色和伴音，需按一下“换台”键和重新调整色度、图像和伴音，方能恢复正常状态。估计是串联的电阻过大，引起负压的建立滞后于其他电压，造成开机后记忆丢失。
　　
　　改进：用25V小变压器替代原来的行输出变压器供电（如下图中的虚线框内部分）将原负压整流压D854负极原电感L851用10Ω/1W电阻替代，并改接到小变压器的次级，小变夺器的初级接220V市电，才将负压恢复到～27V，彻底排除该机的搜索和存储故障。
