排除厦华TC3468型HDTV彩色电视图像无层次感
来源:本站整理  作者:佚名  2012-08-10 15:12:00

一台厦华TC3468型HDTV彩电光栅很亮,图像和字符也很亮,图像无层次感。

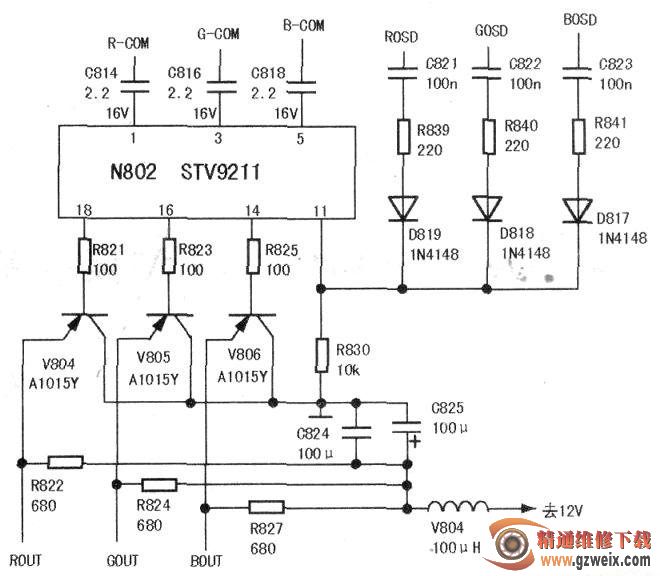

  测量CRT板的200V和12V供电正常,查CRT板的关机消亮点电路也正常,判断故障可能不在CRT板的电路上。测整机各供电电压正常,查ABL控制电路,调整加速极电位器,光栅能发生亮暗变化,ABL电压也能随光栅的亮暗变化而变化,说明ABL控制电路基本正常。因为字符的亮度很亮,而字符是从N802(STV9211)(11)脚输入的。查N802(18)、(16)、(14)脚(R、G、B输出端)外接的射随器V804、V805、V806(A1015),见下图,发现3个射随器b、e极之间的正偏置电压基本相等(正常射随器的b、e极之间应有0.7V的正向偏置电压)。检查该电路的偏置电路,发现为该电路提供的偏置电压12V电源,经过L804之后电压仅为3.5V左右,怀疑L804变值,焊下检测阻值变大,更换L804之后,故障排除。
