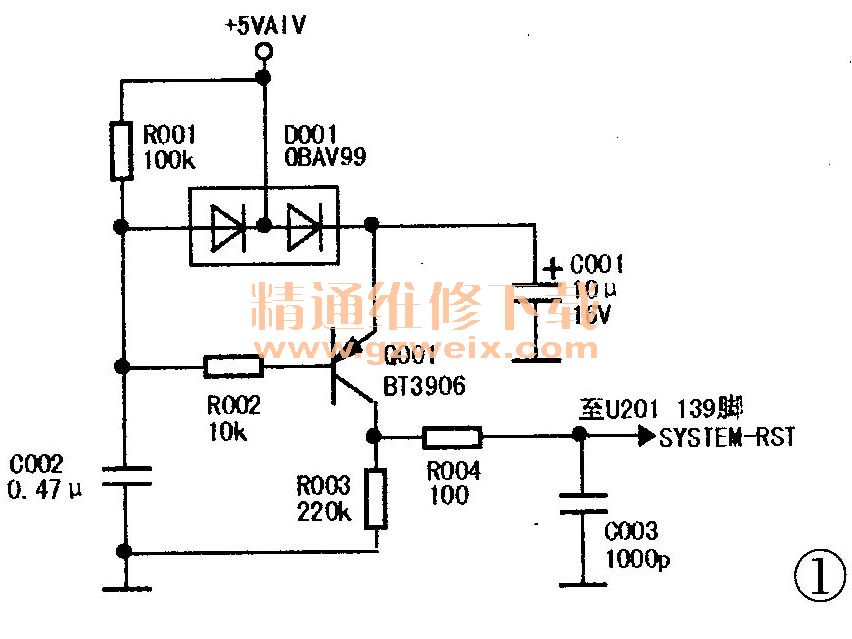

接通电源开关，彩电面板上的信号指示灯为红色；按下遥控器“开机”键后，指示灯颜色不变（正常应变为绿色）。由于指示灯能点亮，表明待机电路＋5V电压正常，测主控芯片U201（MST6M68）的开／待机控制端105脚电压，发现没有输出正常开机低电平。查电源板除已输出待机＋5V电压外，＋12V、＋24V电压均为0V。根据故障现象分析，故障很可能在数字板，其理由是：如果数字板上主控芯片U201相关工作条件不满足（正常电源、正常复位、正常的时钟振荡），内部相关电路出现故障，或外接程序存储器（FLASH）出现故障，均会导致主控芯片MCU开／待机端不会发出正常的开机电平。于是，决定先对主控芯片U201工作条件进行检测。经查，U201相关供电端电压基本正常，时钟振荡端57、58脚对地有正常的正弦时钟振荡波形，但复位端139脚在接通电源开关后却始终为高电平，没有正常复位后的低电平产生，该机芯的复位电路见图1。


    由图1可知，当接通电源开关时，＋5V待机电压经8001对电容0002充电，此时由于控制管Q001（BT3906）基极电平远低于发射极电平，故Q001导通，高电平通过组合二极管D001的③、②脚→Q001的e、c极→8004→U201复位端139脚；当0002充电结束后，Q001基极升为高电平，显然Q001截止→U201复位端为低电平。复位过程结束。由故障现象分析，故障原因可能是：1．控制管Q001的c、e极击穿；2．电阻R001或R002开路；3．电容C002击穿。
    经进一步检测，发现电容C002 （0.47μF）已严重漏电，这导致Q001基极无法建立高电平，而退出饱和导通状态。更换C002后试机，故障排除。
