先用遥控器将机器切换至AV1状态，输入影碟机信号，仍无声音，怀疑扬声器损坏，但经检测证明扬声器是好的，看来音频电路的确有故障。

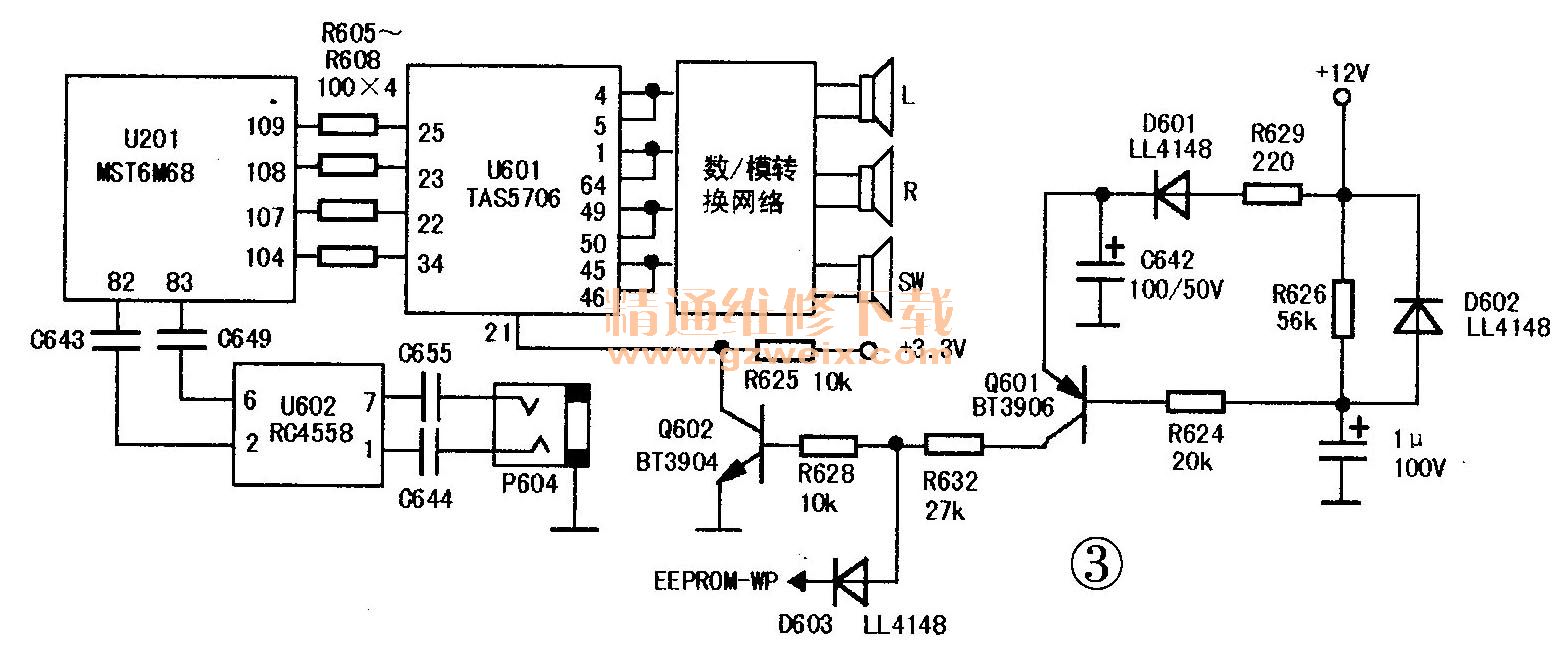

    该机芯音频信号流程是：U100的12脚输出的音频信号经R147、R150、R151、C136、C137等移相后送至主控芯片U201（MST6M68）的62、63脚，与其他各路音频信号（包括AV 1、 AV2、 YPbPr音频端子及VGA端子、HDMI端子输入的数据音频信号），经内部信号选择开关选择及音频和音效处理后分为两路输出（见图3）：第一路：U201的104、107～109脚输出的L、R数字音频信号，经电阻R605～R608送入U601（TAS5706）的34、22、23、25脚，经数字化处理及功率放大后，从U601的④、⑤脚与①、64脚及49、50脚与45、46脚输出推动三路扬声器发声；第二路：U201的82、83脚输出的模拟L,R音频信号送至音频放大器U602（RC4558 ）的②、⑥脚，经放大后分别从①、⑦脚输出，经C644、C655送入耳机插座P604，供耳机发声。

    试从耳机插座插入耳机试听，竟有声音，看来故障在U601的供电、输入、输出、总线、静音电路之中或U601本身。于是，查U601相关脚的＋12V、＋3.3V供电正常，在AV1状态下用示波器测U601的信号输入端，发现有信号波形输入，再查输出端却没有信号波形输出。查U601 28、29脚总线端，也有约＋2.8V电压，据此分析，故障应在U601本身或其外设开／关机静音电路中。测U601静音控制21脚始终为低电平，看来故障极有可能在开／关机静音控制电路。

    对这部分电路进行检查，最终查出是Q602的c、e极击穿。更换后试机，U601 21脚电压升至2.9V，声音出现，故障排除。
