25英寸拼装彩电不开机故障
来源:本站整理  作者:佚名  2014-06-20 08:38:26

    一台采用华洋25英寸主板的拼装彩电,接通电源开关后,面板指示灯亮,黑屏,无伴音,但在开/关机瞬间机内喇叭中有微小“咚”的响声。
    华洋25英寸主板采用三洋超级芯片LA76931,开关电源为常见的三洋A3电源。

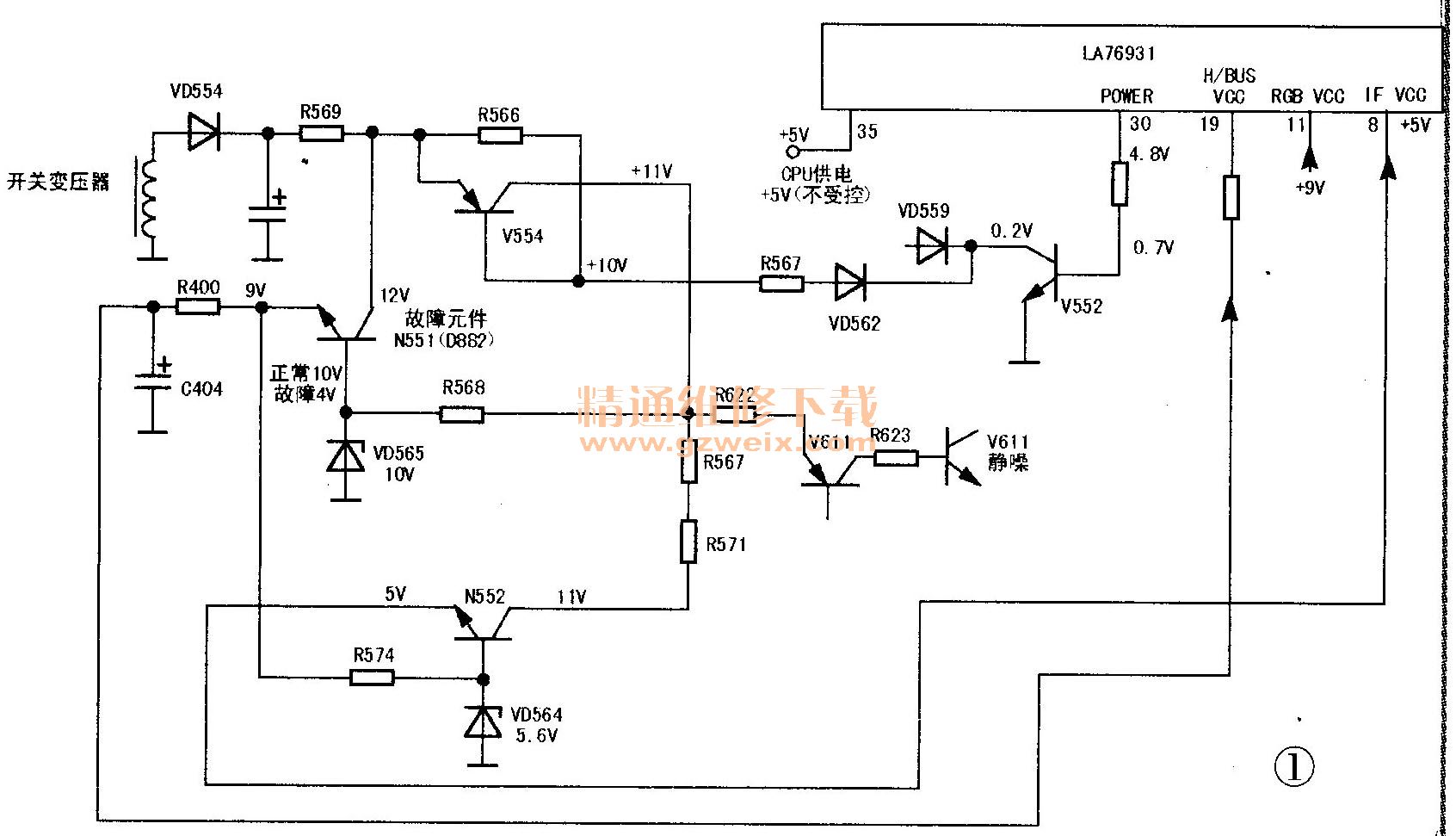

电视机面板指示灯亮和开/关机时喇叭中有响声,说明电源输入及主开关电路工作基本正常。用万用表实测+B 电压为130V,这也印证了上述判断。怀疑故障在超级芯片CPU控制部分或行前级供电电路中,相关电路如图1所示。

    通电,首先测量LA76931中CPU部分的35脚(VCC)及33、34脚(始终振荡)电压均正常,接着测LA76931的19脚电压,该脚为行前级信号处理电路及总线(H/BUS VCC)电路的电源端,实测仅3V左右,正常应为9V。又测得LA76931的30脚(POWER,开/待机控制端)电压为4.8V,正常。该机开/待机控制是由LA76931的30脚输出,通过V552、VD562、R567等元件控制三极管V554、N551、N552的状态,从而输出或关断+9V和+5V电压,以控制LA76931的19脚和⑧脚内部电路的工作。
    逐一检测相关元件未见明显损坏,后采用代换法判断出N551(原管型号为D882)性能不良,怀疑原管功率不足,换用功率较大的D880后,长时间试机故障再未出现。
