一台乐声TH-50PZ7000型等离子彩电，接通电源，红色待机指示灯亮，按遥控“开机”键，红灯闪动一段时间后转为绿灯开机状态，但很快又转为红灯闪动，无法开机。听顾客说偶然可正常开机，但很快又自动关机，但我多次试按“开机”键均未能正常开机。

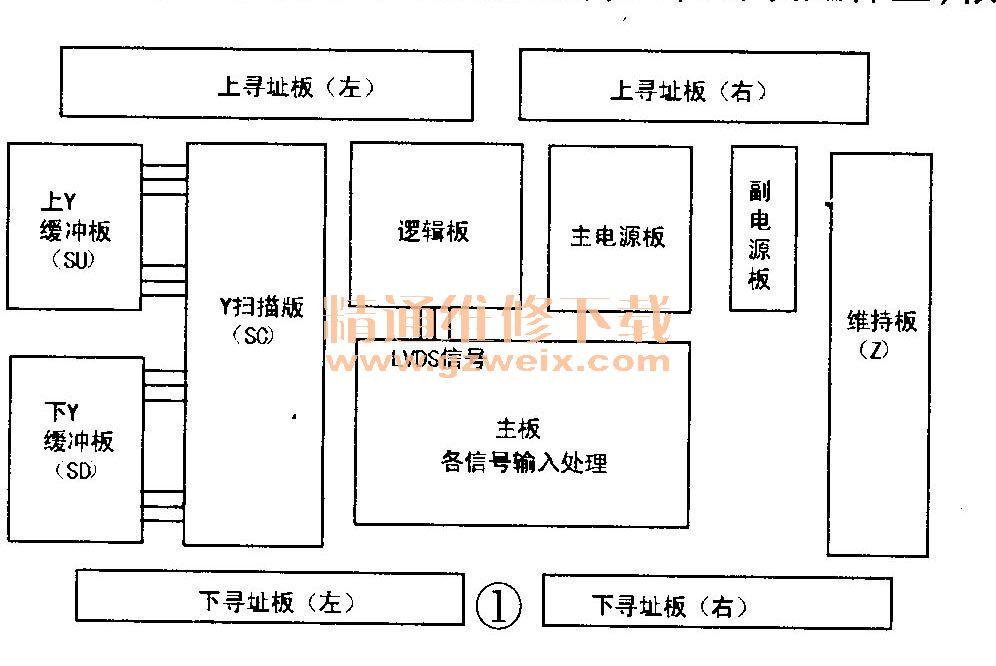

    打开机壳，可见到很多块复杂的大电路板，电路分布示意见图1。为了准确判定故障出在哪块组件上，根据松下保修点提供的方法，先看保护时周期闪动红灯次数信息。该机红灯闪7次为一周期，由此判定故障在Y扫描板（SC板）或Y缓冲板上板（SU）、下板（SD）三块电路板上。

    为进一步缩小范围，拔去Y扫描板（SC）与Y缓冲板上板（SU）下板（SD）全部连线，但不拔掉SU， SD板与屏相连排FPC线（以防不小心弄坏屏线），为判定准确，将SU板、SD板与机壳固定螺丝也拆去，使SU板、SD板不与机壳地相连，完全断开Y缓冲板与Y扫描板的连接，SU板SD板处于悬空状态，这时开机红灯指示闪动仍7次为一周期，根据该信息判定为Y扫描板（SC）不正常引发的保护。
    向松下保修点求购一块该型号的Y扫描板（SC板）小心安上，检查无误后通电试机，该机正常工作。试用一段时间后交付顾客，目前已使用较长时间，一直正常。
