TCL王牌 L40X9FDM型彩电不能开机,但红色待机指示灯点亮
来源:本站整理  作者:佚名  2014-12-30 09:03:57

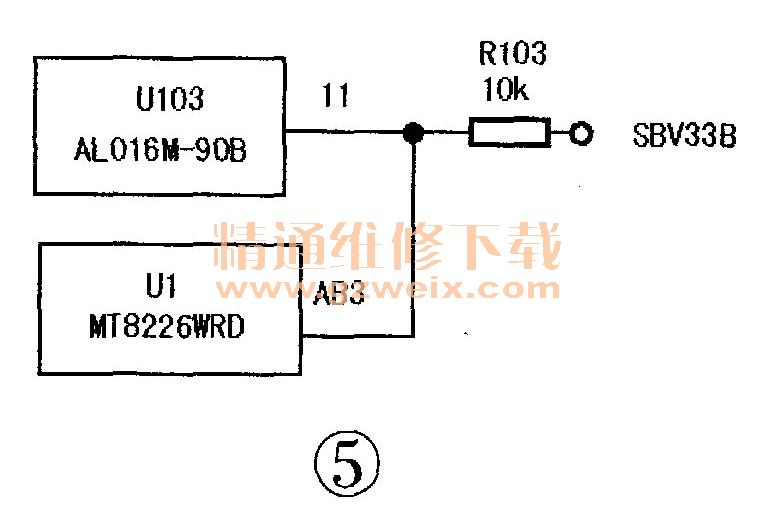

    经查,5V STB待机电压正常,但主板上无+12V主电压,测主控芯片U1 AJ2脚也没有低电平开机信号输出。接下来查U1内嵌CPU电源、时钟电路、复位电路均未发现异常。考虑到存有CPU程序的FLASH存储器,如果不工作或工作异常,会导致不开机故障。于是,对FLASH存储器U103的供电及周边电路进行检查,结果发现U103 11脚外接电阻R103 (10kΩ)有疑似虚焊现象,相关电路见图5。由图5可看出,U103 11脚是数据写入/读取端子,它与U1的AB3脚(WRD)相连。在彩电运行开机程序过程中,U1要从FLASH存储器中读取开机程序数据,如果R103开路,就会使U103 11脚电压大幅下降,使U1从U103中读取数据受阻,从而导致不能开机。经重焊R103后试机,故障排除。
