TCL王牌 L40X9FDM型彩电无声
来源:本站整理  作者:佚名  2014-12-30 09:04:43

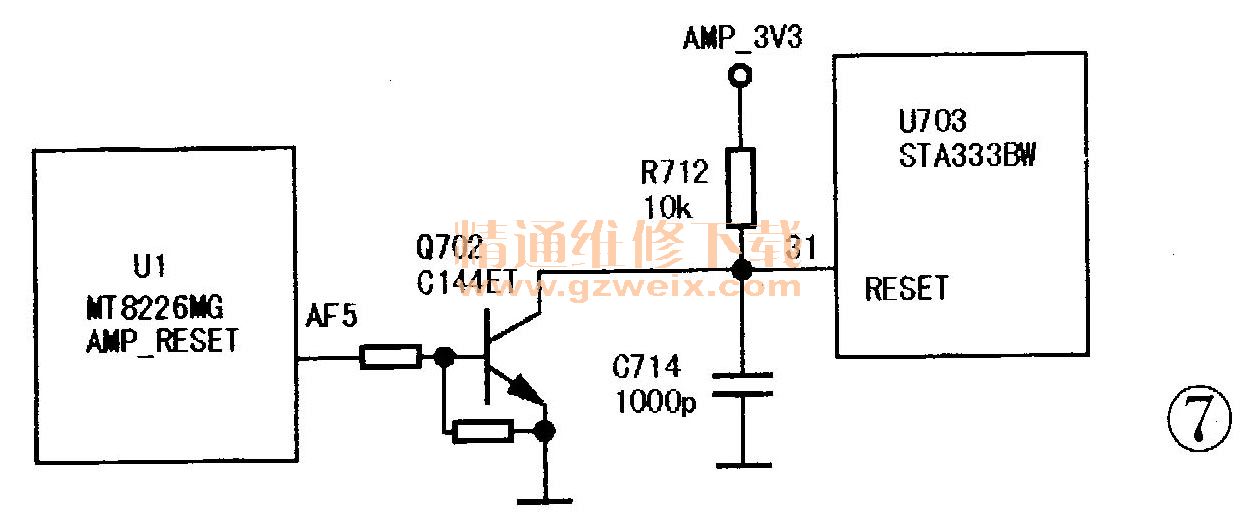

    经测试,TV与AV状态均无声,经检测,证明扬声器也是好的。试从耳机插口插入耳机试听,也无声音,再从AV音频输出插口接出信号试听,发现声音正常,以为故障很可能在音频功放电路或相关的静音电路。于是,对音频功放U703相关脚的+12V、+3.3V端供电、在AV1输入状态下U703的信号输入端波形、U703静音端23脚电压进行检测,结果均未发现异常。以为U703损坏,更换后却故障依旧,维修一时陷入困境。认真观察电路,发现U703 31脚是复位端,无声是否与未复位有关呢?于是,在开机后,将U703 31脚迅速对地短路一下,竟发现声音出现,看来故障与复位电路异常有关(相关电路见图7)。经查相关资料得知,在开机后主控芯片的AF5端子将输出一高电平脉冲,使控制管Q702短时导通,让功放U703内部的数字信号处理电路复位。只有这样,U703才能正常工作,否则将无声。于是对这部分电路进行检查,发现控制管Q702的c、e极已开路。更换后试机,故障消失。

关键词:TCL彩电
