TCL王牌L32P7200A液晶彩电(SS61机芯)不能开机。
来源:本站整理  作者:佚名  2015-01-30 09:13:21

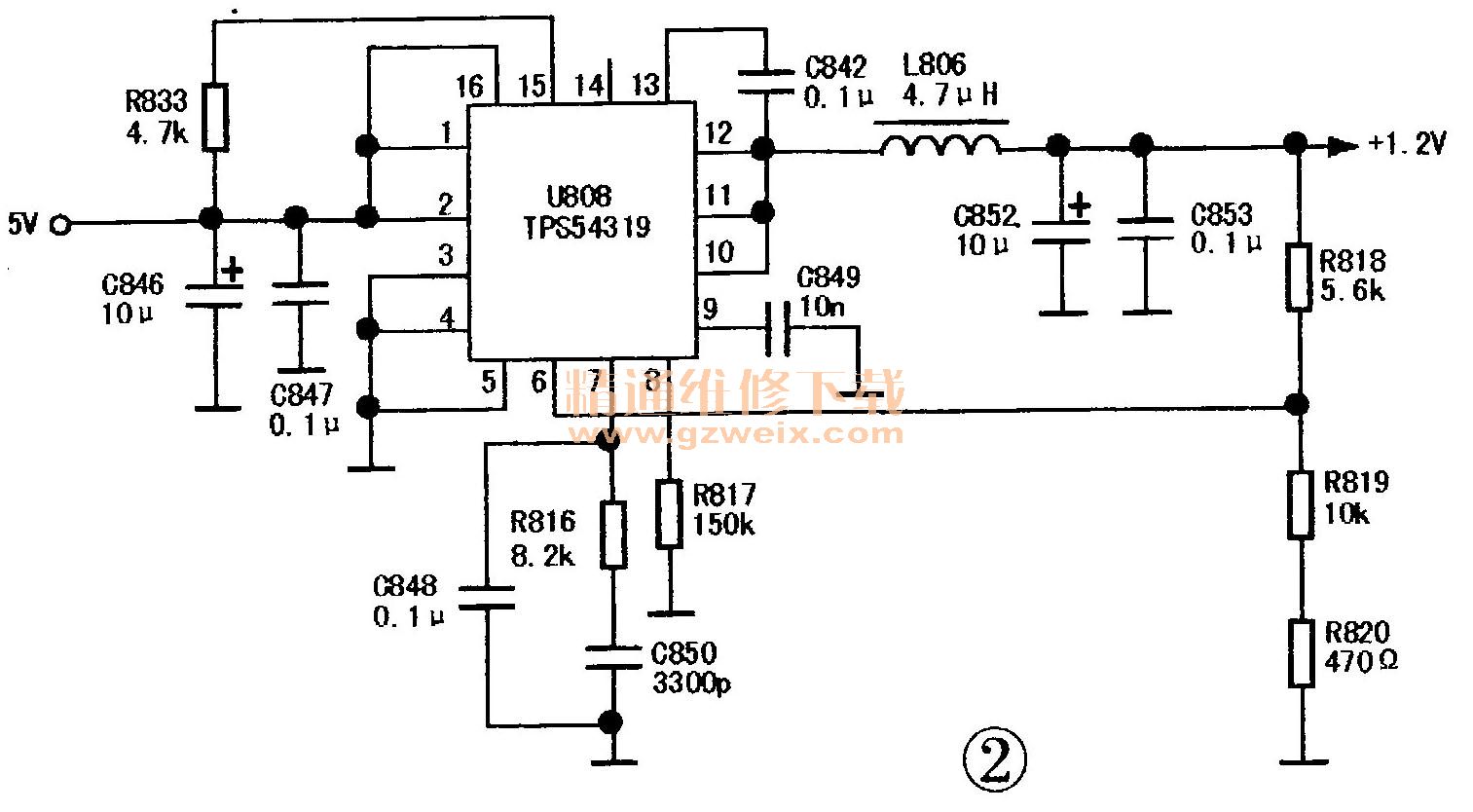

    经查,该故障系主控芯片U201(SS61)无+1.2V内核供电所致。而该电压是由三路输出DC/DC变换IC(TPS54319)输出端⑩、11、12脚(三脚合在一起共同输出,见图2)输出。查输出电压调整端⑥脚外接电阻R818~R820均未见异常。考虑到该IC⑨脚是IC内部振荡器外接软启动电容端,若该端外接软启动电容C849(10nF)变质损坏,将会导致IC内部振荡器无法起振,从而出现输出端无输出故障。于是,用同规格电容替换C849后开机,输出电压恢复,故障排除。
