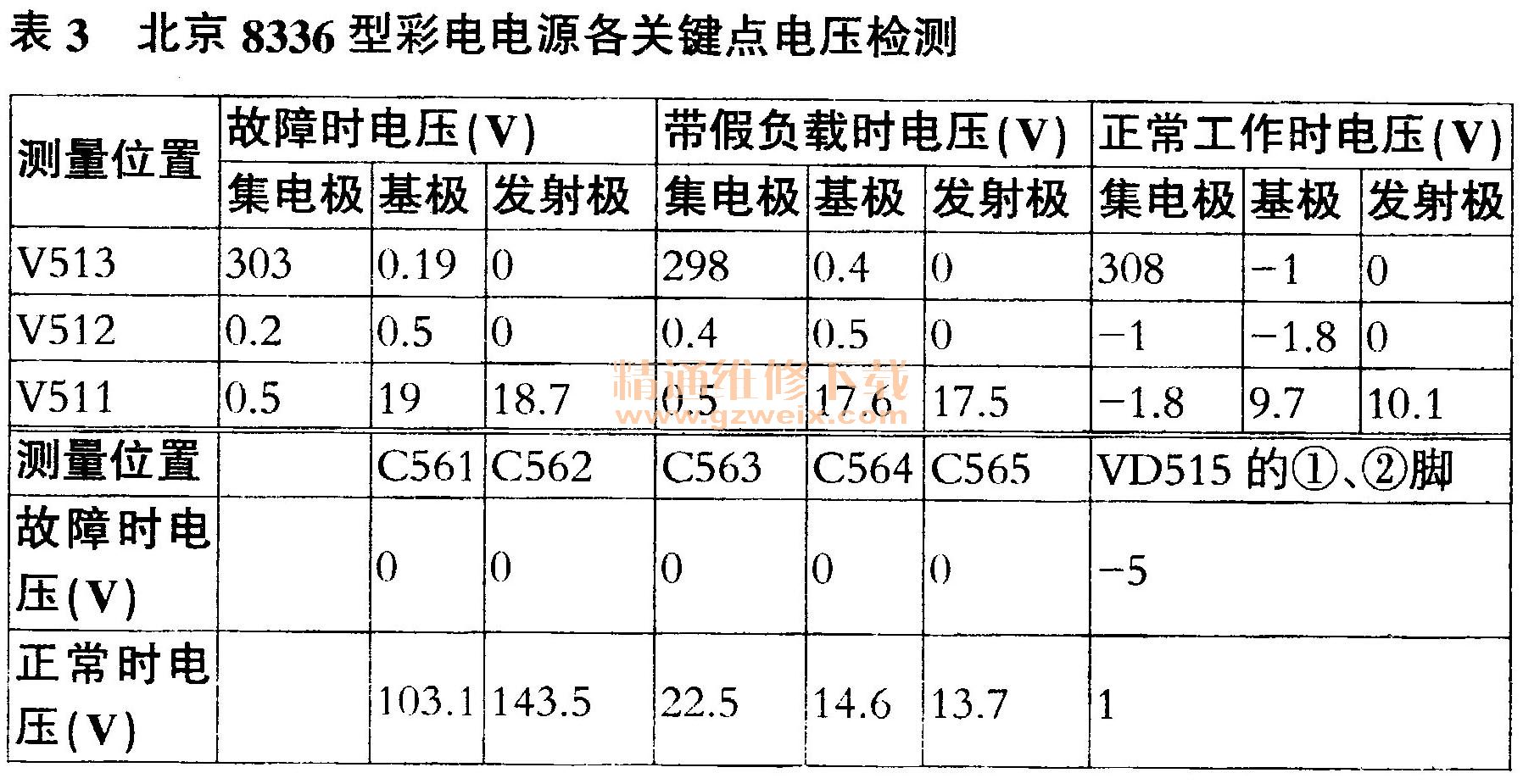

分析检修：经查得知保险和C507（120μF/400V）己烧爆，用3.15A彩电延时保险和220μF/450V电容分别更换损坏元件后通电试机，电源不起振，C561两端电压为0V。光祸VD515的①脚和②脚间存在－5V～6V间跳变的电压。测电源取样、稳压和调整控制电路各关键点电压如表3所示。将电源电路中的所有二极管一个脚焊离电路，测其正反向电阻都正常，不存在短路和漏电情况。更换电源电路中的所有三极管，电源仍不起振，将所有电阻的一个脚焊离电路检测，测得的电阻值都和色标表示的电阻值一样。无奈更换光祸VD515，通电试机，电源起振，并联在C561两端的灯泡发出了暗红光，C561两端的电压为稳定的 103.1V不变。已恢复给各功能电路的供电，但按本机按键，都不起作用，且电源指示灯不亮。再检查测到R701脱焊，上锡焊好R701后，电源指示灯点亮，但按所有键，电视仍无反应。测为各功能电路供电电压时发现，该机处于遥控关机状态，场输出和行激励没有得到供电，短路V551的集电极和发射极，直接为行激励和场输出提供27V供电，通电试机，屏显一条水平亮线，沿实际电路走向分析，结果发现该机处于遥控关机状态时，切断小信号处理电路的供电。只好将接于N701（M3400N4-524SP）开待机控制信号输出17脚和V792基极间R716的①脚与电路焊离，通电试机，电视出现光栅，执行自动搜索，能收到本地所有电视台信号。转换到AV输入，并送入卫视信号，声色像俱佳，故障彻底排除。
