一台创维26L08HR型26英寸液晶电视,不开机,顾客直接告知机器的主板坏,售后人员说换主板后能正常工作,但因价格偏高没修,并告知笔者,若200元以下能修好就修,超了就放弃。
分析检修:开机检查,三无,能听见电源有轻微的叫声,大约2分钟左右红色指示灯亮,呈待机状态,16V和24V电压下跌为原电压的一半,5V电压只有4.4V左右。遥控和按键都是按两次开机无效,既然换主板已经正常那其他部分都不用检查了。直接检修主板(板号为5800-A8K210-0200、8K21机芯),测量主板上的电压16V、5V、3.3V、2.5V、1V、1.2V均正常,总线电压3.2V左右,开机时主芯片复位电压正常。

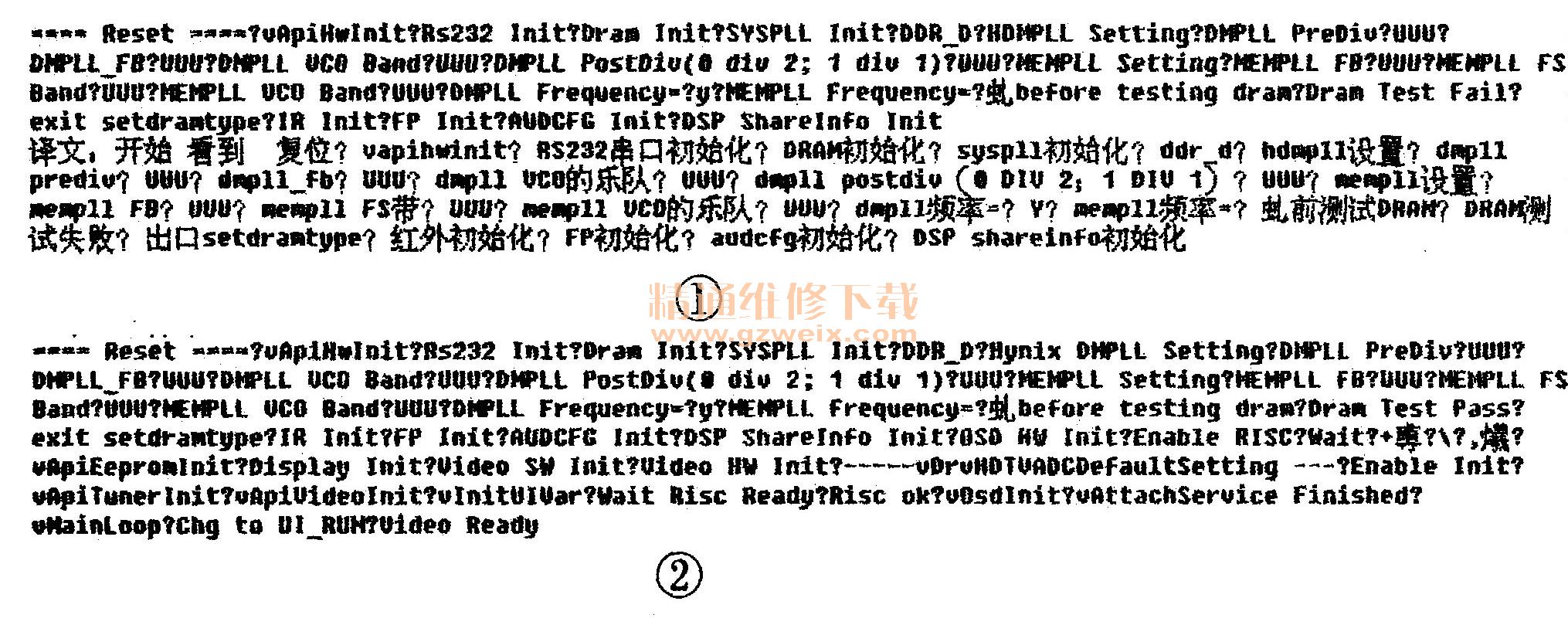

使用1199编程器联机直接查看打印信息,如图1所示,分析属于通信异常,DDR内存测试错误。经测量发现内存芯片供电电压为0V,查找发现主板上IC607和IC604低压差线性三端稳压器输入电压为0V,以为过孔有问题,直接飞线到DC-DC的输出5V端给三端稳压器输入供电,通电试机故障不变。
于是决定重写数据试试,使用1199编程器SMTAR ISP 4.4.8.6创维软件不管咋样调试都无法在线读写数据,只有拆下IC802 [ F32-100 (4M) ]FLASH芯片,然后使用编程器里的24/25软件读写,写数据时选项里没有这种芯片型号,于是用4Mb的芯片打开文件(否则打开文件时就要提示“文件超出范围,超出部分被忽略”,如果忽略写的数据就不全,不可使用)。写好数据然后把芯片焊接上,通电试机几秒后背光亮,随后听见机器启动的音乐声,接入视频信号试机,故障排除。
小结:这款机子在数据出错后,DDR芯片供电IC607和IC604低压差线性三端稳压器输入为0V,只有正常开机后才是5V,实际是数据问题导致DDR检测失败,误入检修DDR电路,可见是时这款打印信息不了解导致,所以附上正常打印信息供参考,如图2所示。交与客户时收180元他非常满意!实际现在的32英寸以下的液晶电视已算是鸡肋“食之无味弃之可惜”,换板用户大多不愿承受,有时候连维修的价格都不能接受,如何维修?这些电视除了元件级维修外,换板没有任何价值,所以我们还要加强学习才能占领这块维修市场。
