创维26S16iw型液晶电视通电,不开机
来源:家电维修  作者:佚名  2018-02-06 08:28:58



    实例一:将sb与5Vsb端短接,并带上假负载试机,开关电源输出电压正常,判断故障在主板上。

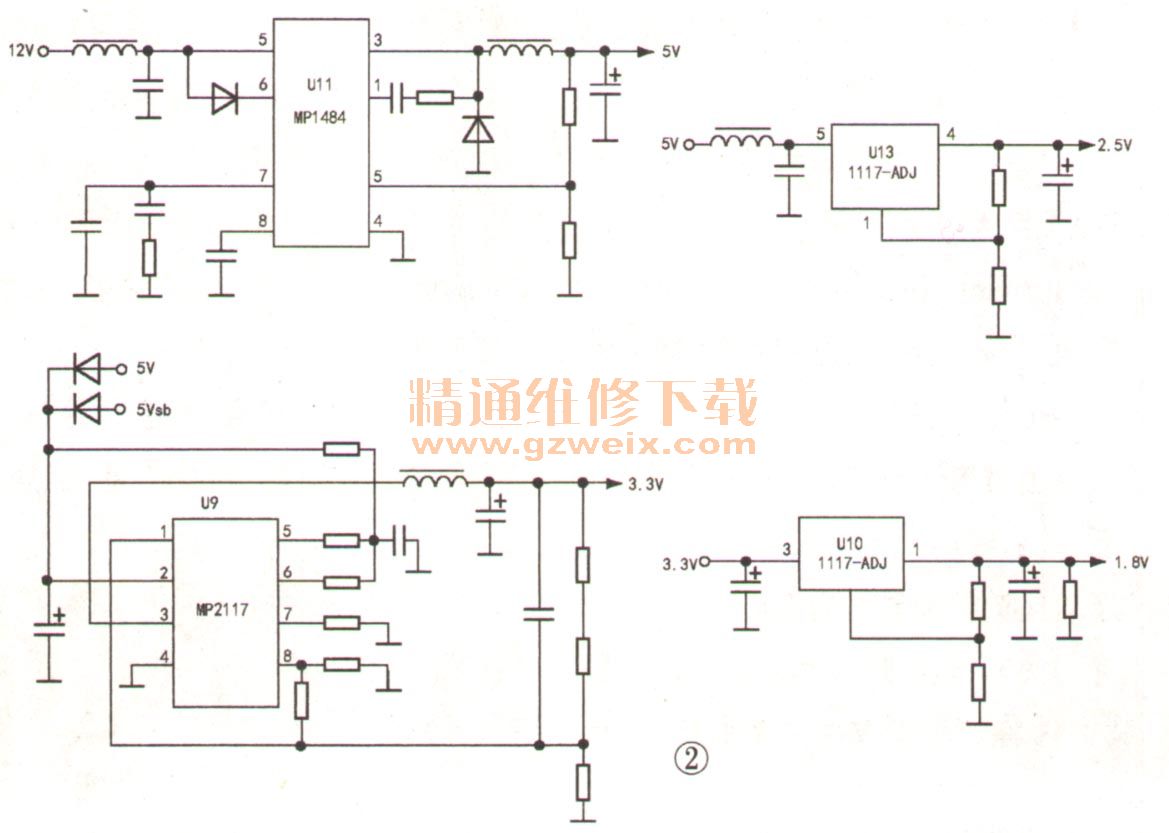

    测3.3V电压为0.2V,1.2V电压为0V,均不正常。检查3.3V负载,无短路现象,判断3.3V电压形成电路有故障。参见图2,测U9的②脚供电为5V,正常,但③脚电压为0.2V,不正常。检查取样电阻及滤波电容等元件,均正常,怀疑U9不良。用热风枪取下U9,从一块废电路板上取一只MP2117上机,通电试机,故障排除。

    实例二:创维26S16iw型液晶电视通电,不开机。
    分析检修:测主板上3.3V和1.2V电压均正常。测U15的复位端吵脚电压(测试点为C194的非接地端)为3.3V。用示波器测晶体X1两脚波形,无振荡波形。参见图1,检查X1外围元件,发现电容C195漏电,将其换新后通电试机,故障排除。
