分析检修：测量主板J901插座的⑥脚电压为5.23V，说明主板已得到5VSB供电，由此判断故障出在主板上。测得U39 （MST6M69FL-F ）的252、253脚（晶振引脚）电压均为0V，对地阻值分别为16.51kf 、16.44kΩ，均正常，由此可判断U39内MCU供电异常或复位电路异常。

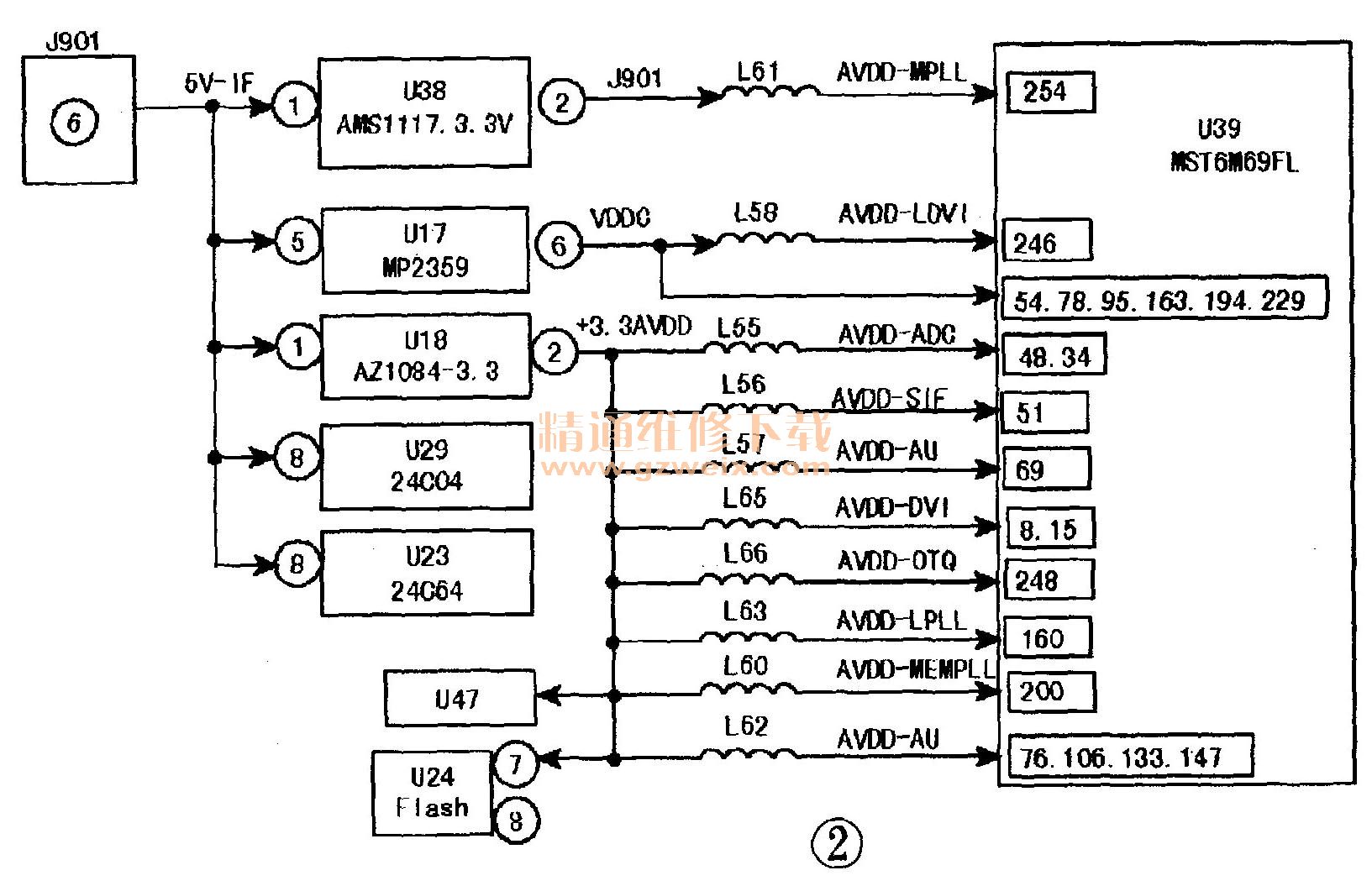

    测量U39的⑧、34、48、51、69、76、106、133、147、160、199、248脚电压，只有0.4V左右（正常值为3.3V），明显不正常，说明故障出在U39中的MCU相关供电电路，如图2所示。测量U18（AZ1084S-3.3E1）DC/DC转换电路，其②脚输出电压为0.45V，逐一断开U18 （AZ1084S-3.3E1）输出端的电感L55-L62，电压还是不正常。当断开U18供给U24（B32-100HIP、 FLASH）的支路后，U18输出端的电压恢复正常，说明故障出在U24外围。当断开U24⑦ 、⑧脚外接贴片电容C170后，电压恢复正常，这说明电容C170严重漏电，拉低了U18的输出电压。更换C170后，电压升至3.36V。二次开机，光栅出现，故障排除。
