长虹LT42710FHD彩电二次开机后指示灯亮,按键、遥控均无反应
来源:本站整理  作者:佚名  2015-07-14 09:31:53

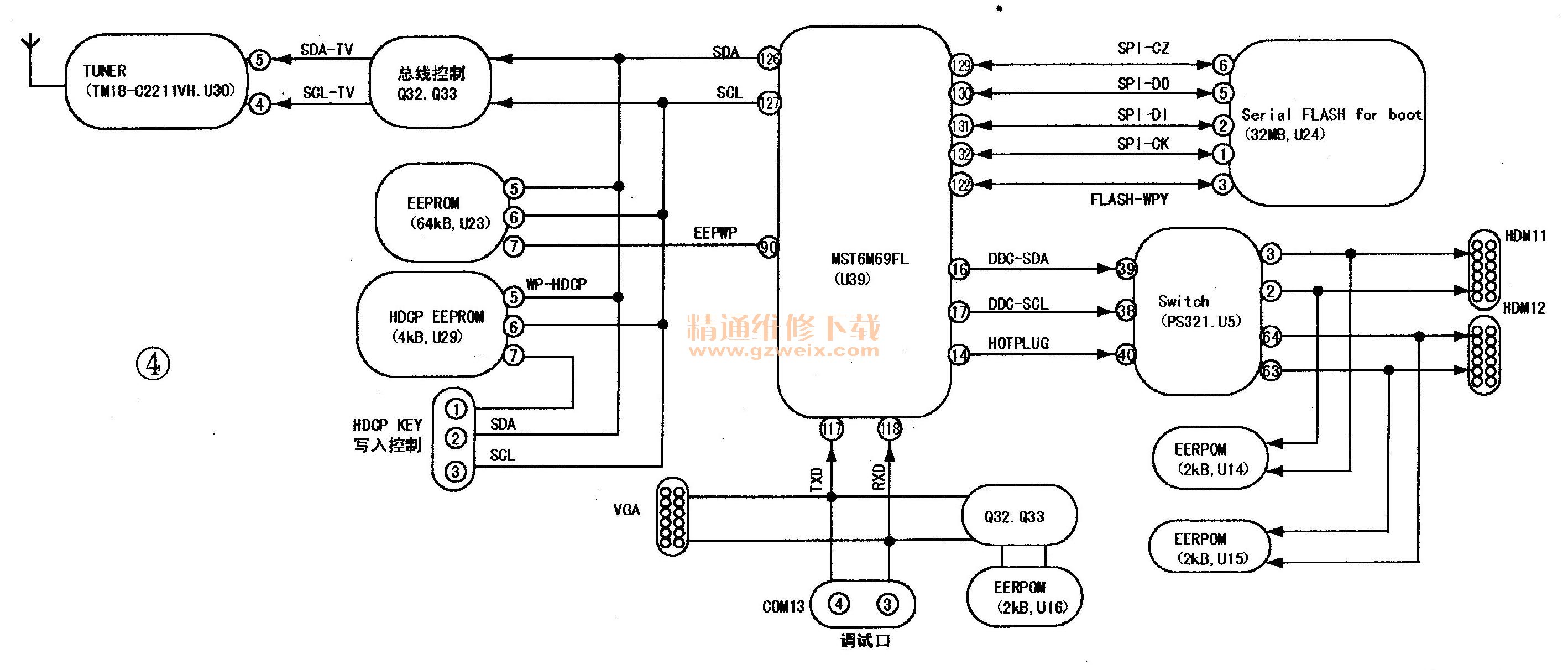

分析检修:在按下POWER键时,测U39 (MST6M69FL-F)的116脚(POWERKEY)电压在3.3V左右变化,但电视不开机。测U39供电、晶振及126、127脚总线电压均正常,116脚复位电压为1.7V,也正常;再测U23(24C64)的⑧脚供电为5V,总线电压正常,暂时排除U39和U23有故障的可能性。怀疑U24(FLASH)有问题,测得U24⑦、⑧脚电压为3.3V,正常。接下来测量U24与U39之间的串行总线SPI-DO、SPI-CZ信号,发现U39输出数据信号(SPI-DO)正常(2.5V),如图4所示,但使能信号(SPI-CZ)电压却为3.3V(FLASH在待机情况时应为低电平),更换FLAHS后试机,图声正常,故障排除。
