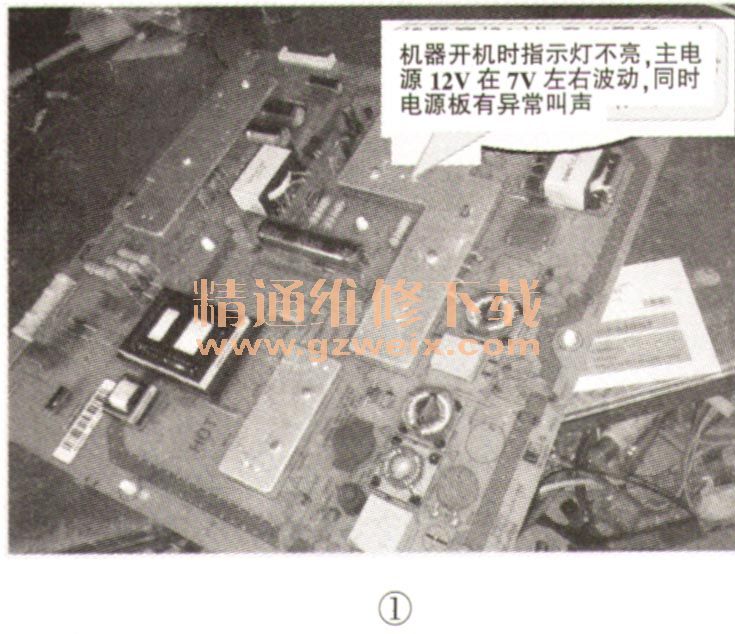

不开机，指示灯不亮，测得12V输出电压在7V波动，同时电源板有不大的异常叫声（见图1）。

    机器属于LED机型，网上搜寻该机电源板的图纸无果，摘板维修。
    观察该电源板只向主板提供一种电压12V（见图2），同时主板向电源板反馈检错等信号，一时很难区分故障的范围，查看12V电压的稳压电路的431的①脚参考电位取样贴片电阻，在别的电路不导通的情况下，仅仅12V，取样贴片为6.SkΩ和3.09kΩ时，12V的输出电压在7V左右也是情理之中，显然是431的取样分支有问题，仔细测量有关的元件没有发现失效元件（见图3）。





    由于没有电源图纸，要找到导致431取样分支电路没有工作的原因很难，只得另辟捷径，去掉12V稳压的取样分支电路，改12V的431的①脚取样贴片电阻，上贴片电阻为10kΩ，下贴片电阻为2.7kΩ，简单的计算此时12V电压的输出应该是11.7V，应该符合要求，同时去掉12V稳压光耦的②脚外接的其他电路分支，使得光耦的②脚仅与431的③脚相连（见图4）。
    改动完后，电源板的12V输出正常，并且在带载2A时一切正常，此时PFC没有工作。
    上机，开机，红灯，按待机键，绿灯亮，背光工作，图像出现，修复，此时测得PFC B＋电压为390V，LED驱动电压为99V。
