分析检修：该机电旅板型号是KPS270-01（34006304）。上电测得5V副电源正常，但二次开机后无12V、24V电压输出。接下来测得PFC电压为正常值400V，主芯片FSFR2100供电为14V。
    FSFR2100是一款变频控制占空比为50%半桥谐振转换器，内置功率型MOSFET管、高边栅极驱动电路、精确的电流控制振荡器等电路，采用零电压开关（ZVS）技术，开关损耗小，效率高，其⑦脚（LVCC）为控制电路供电端，启动电压为14.5V（典型值），最高电压为25V，

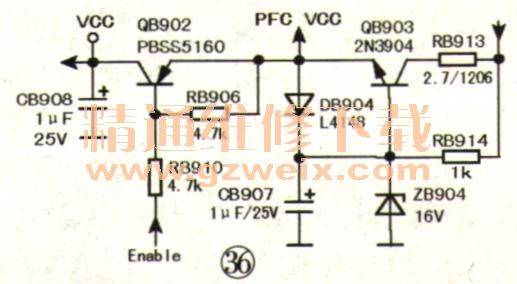

    停止电压为11.3V（典型值）。从实测的电压值看，怀疑FSFR2100供电电压PFC VCC偏低，决定先检查这部分电路，如图36所示。

    代换QB903无效，再将ZB904用一只16V的稳压二极管代换，开机后12V、24V输出正常，此时QB903的e极电压为14.5V。用万用表检测换下的稳压二极管，也未发现问题。为防止FSFR2100的⑦脚电压低于14.5V，试着将ZB904换为一只18V的稳压二极管，这时QB903的e极电压升为16.2V，长时间试机，电视机图像、声音均正常。
    相关资料：康佳LC42DS30D液晶彩电图纸
