康佳液晶彩电,采用34005534电源板,有+12V、+24V输出,屏不亮,不开机
来源:本站整理  作者:佚名  2015-12-17 09:19:27

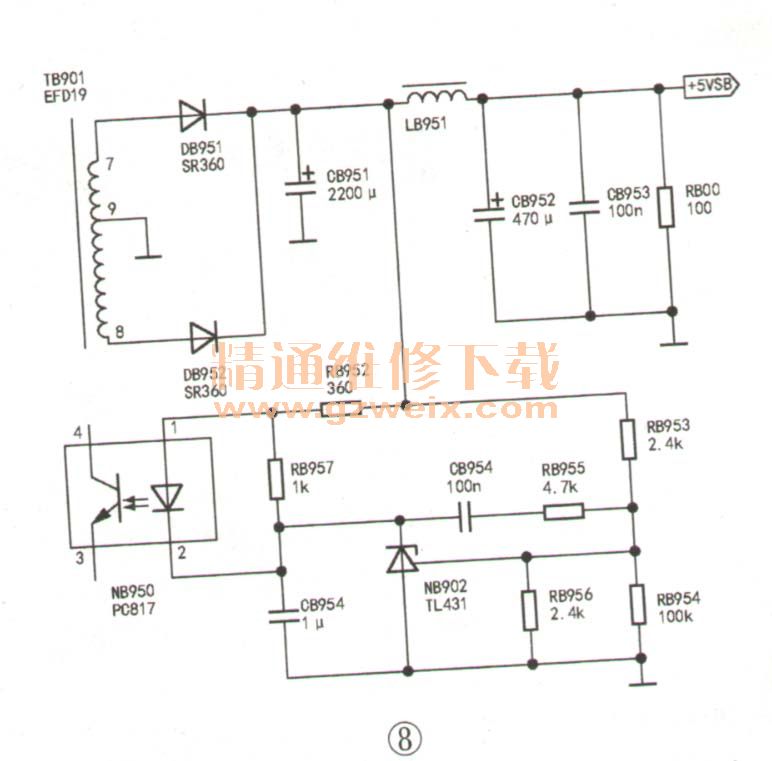

    分析与检修:开机测+5VSB、+12V、+24V、背光控制及背光调节电压均正常。背光不亮可能是背光板有问题。用两只36V/100W灯泡作假负载,单独测试电源板,两只灯泡都发光,这个电压完全能满足背光板发光工作要求,是什么原因导致背光板不亮呢?这时仔细辨听电源板有“吱吱”响声,怀疑是+5VSB负载过轻,于是在+5VSB输出端电阻(RB00)两端并联电阻进行试验,见图8,先取一只270Ω/2W电阻并接,开机后屏亮,但光栅有点闪烁,且电源板还有轻微“吱吱”声;取一只较大电阻560Ω/2W并接,仍有“吱吱”声;最后用一只100Ω/2W电阻并接,开机一切正常,“吱吱”声完全消失,故障排除。

      小结:本故障无元件损坏而造成无光,容易误判背光板坏,在遇到类似故障时,请多加注意,以免走弯路。

关键词:康佳彩电
